Бумажному производству пар может требоваться не только для гофроагрегата, но и для сушильной части бумагоделательной машины. Если предприятие выбирает новую машину или меняет действующий источник, сначала необходимо получить требования именно этого потребителя: производительность выпуска сама по себе не определяет параметры и расход пара.
Что производитель машины включает в поставку
В описании БДМ-3 Омского бумагоделательного завода приведён пример машины для бумажной основы с сушильным цилиндром, для которой источник пара приобретается отдельно. Документ описывает конкретную комплектацию и не означает, что любая БДМ поставляется без котла или что RIEXPO поставляет саму машину.

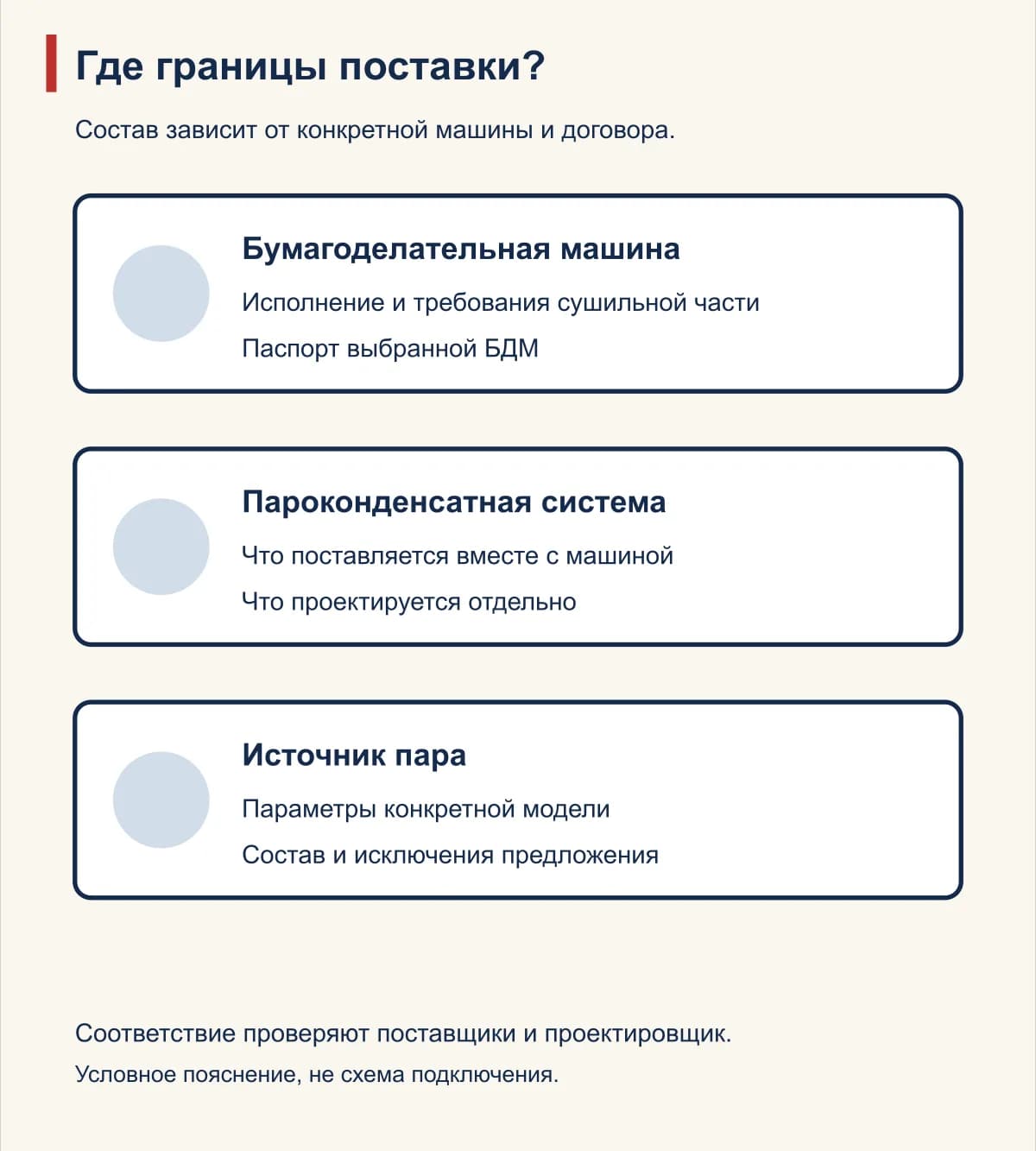

Попросите производителя выбранной машины письменно обозначить потребителей пара и границу поставки. Уточните, какие узлы пароконденсатной системы входят в комплект, какой источник предусмотрен и какие данные заказчик должен предоставить для проекта. Для действующей машины приложите документы установленного исполнения и сведения об изменениях, а не похожий каталог другой модели.

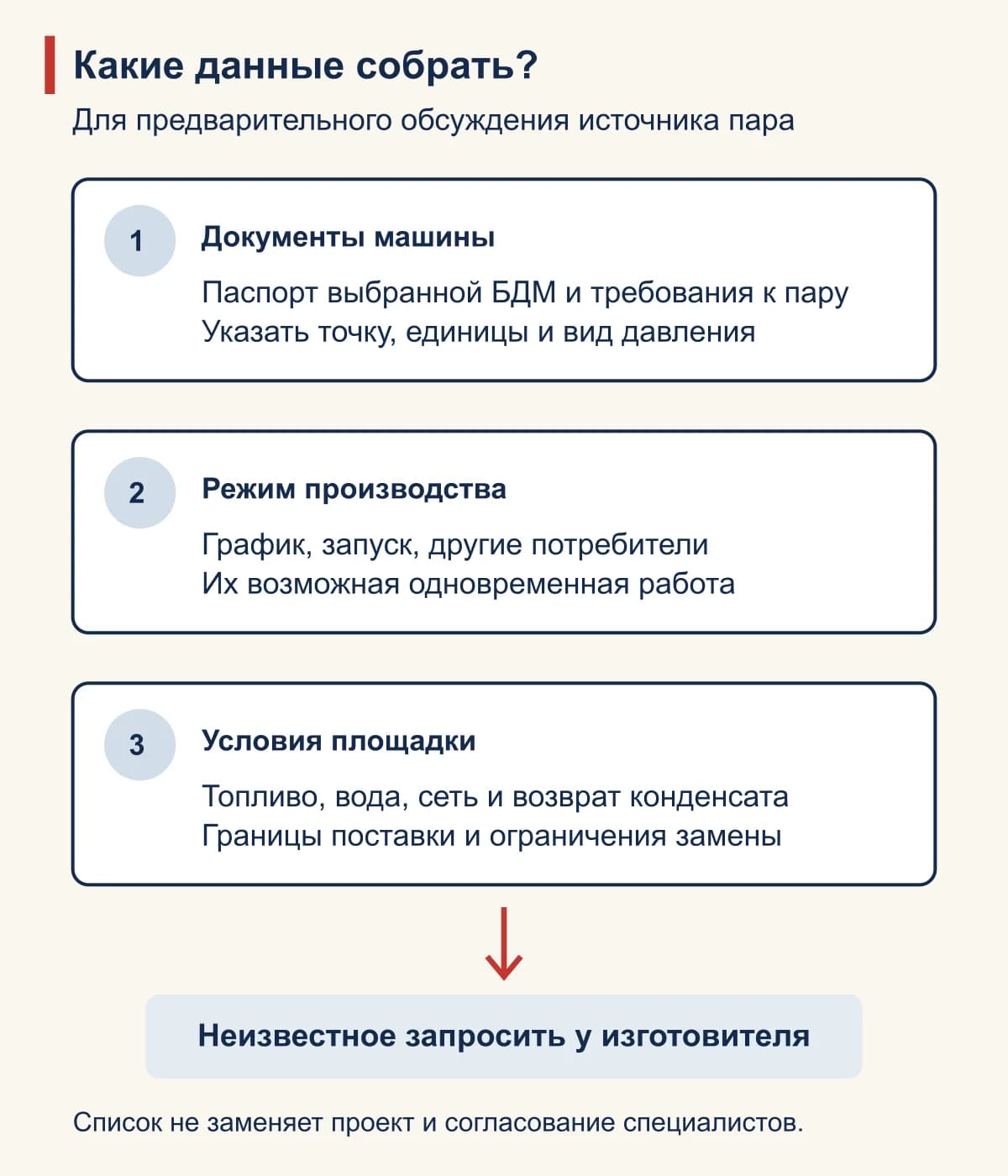

Какие данные запросить о паре
- Требуемые давление, расход и качество пара в согласованной точке подключения, с единицами и видом давления.
- Условия запуска, штатной работы и остановки, а также изменение потребления при разных производственных задачах — по данным изготовителя.

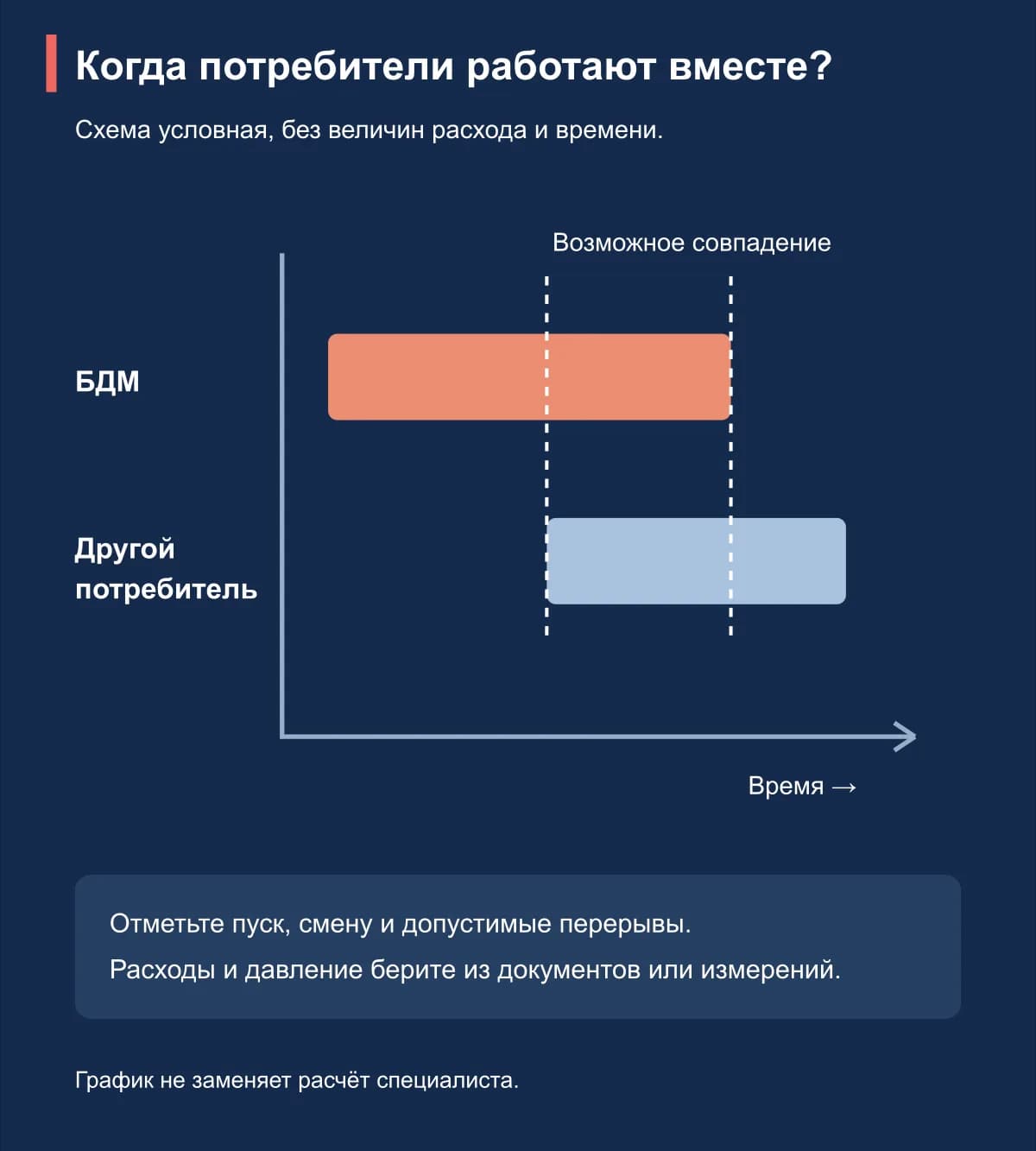

- Состав других паровых потребителей, их график и возможное совпадение нагрузок.
- Условия возврата конденсата, подготовку воды и границы между поставкой машины, источником и общезаводской сетью.
- Состав существующих систем, доступное топливо, ограничения площадки и допустимое окно остановки при замене источника.

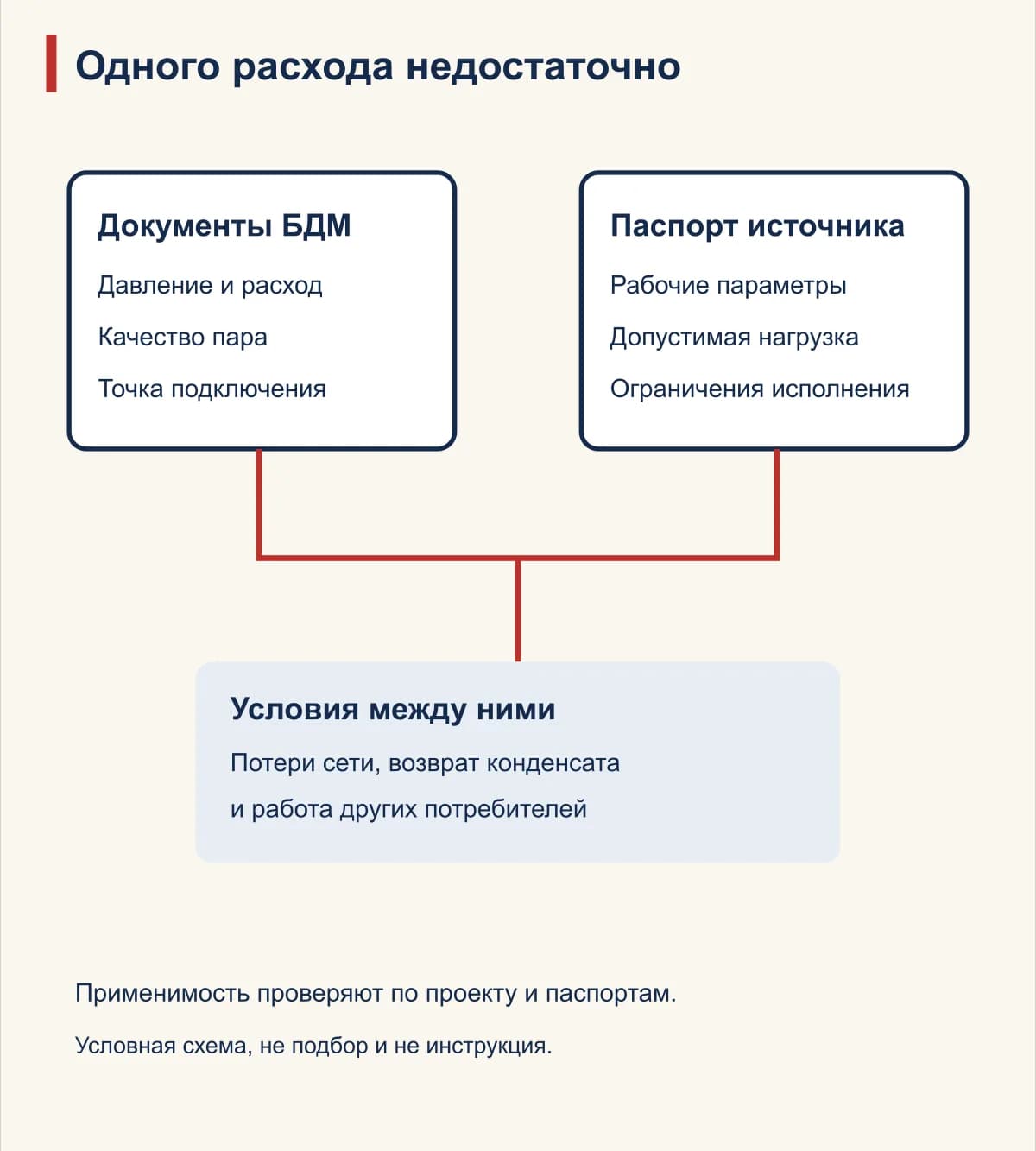

Приведённый изготовителем БДМ-3 диапазон расхода относится к его примеру. Даже если он близок к паспортной производительности источника, этого недостаточно для подбора: нужны условия в точке потребления, график, потери сети и требования остальных аппаратов. Расхождения и отсутствующие данные фиксируют в запросе, а не подставляют из чужой установки.
Почему важна вся система, а не только котёл
Valmet описывает задачи пароконденсатной системы бумагоделательной машины, включая управление давлением и отвод конденсата из сушильных цилиндров. Это не означает, что при отклонении качества сушки причина обязательно в котле или что нужно самостоятельно менять уставки: исходные данные и безопасный способ обследования определяют специалисты по документации линии.
Если предприятие рассматривает замену источника из-за неравномерной сушки, полезно передать специалистам не только паспорт котла, но и записи штатных измерений: давление и температуру пара в доступных точках, сведения о состоянии отвода конденсата и времени появления отклонения. В примере Valmet неравномерность температуры цилиндра может быть связана с удалением конденсата; это один из возможных признаков, а не готовый диагноз. Сопоставление данных помогает определить, какие узлы обследовать, но без проверки машины не доказывает ни неисправность котла, ни исправность пароконденсатной системы.
Не смешивайте работу сушильного цилиндра с заменой отдельной паровой головки. Для последней уже есть руководство о документах на головку БДМ. Если рассматривается источник, нужен отдельный перечень требований всей машины и сети. Пар для гофрокартона относится к другой технологической линии; параметры гофроагрегата нельзя переносить на БДМ.
Что сверить с оборудованием RIEXPO

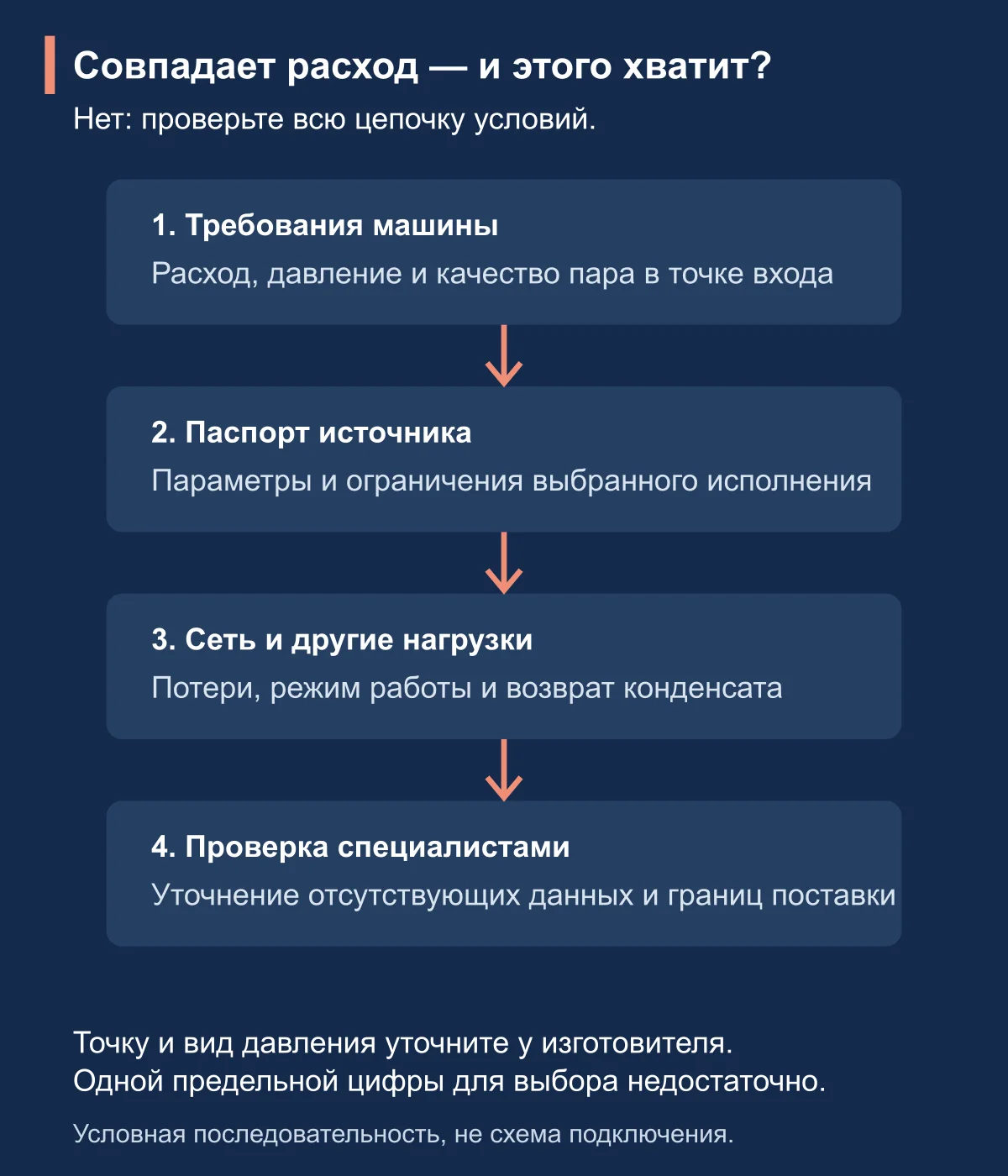

В каталоге RIEXPO серии Р указана производительность 200–3000 кг/ч и максимальное допустимое давление 0,05 МПа. В описании БДМ-3 производитель приводит потребление 300–500 кг/ч и рабочее давление пара не более 0,05 МПа для своего примера. Одинаковые предельные цифры не подтверждают совместимость: нужно уточнить у изготовителей точку и вид давления, фактические рабочие условия, качество пара, режимы и потери сети, затем проверить паспорта выбранных исполнений.
Отдельно попросите изготовителя БДМ указать не только допустимый максимум, но и требуемое рабочее давление у машины при её расчётной нагрузке. Проектировщику также нужны подтверждённые условия на выходе источника и потери по пути до аппарата. Запись «не более» не устанавливает достаточное давление у потребителя и не доказывает запас для сети; если эти данные неизвестны, отметьте их как открытые вопросы.
Серия Р является источником пара. Ссылка на неё не означает, что RIEXPO изготавливает бумагоделательные машины, паровые головки, сифоны или выполняет модернизацию всей линии. Перед запросом обозначьте, что входит в предложение каждого участника и кто подтверждает совместимость и безопасность проекта.
Обсуждаете источник пара для бумажного производства? Передайте в RIEXPO исходные данные для подбора: паспорт и требования выбранной машины, график потребления, имеющееся топливо и сведения о сети. Неизвестные параметры отметьте как вопросы к изготовителю БДМ. Итоговую применимость источника согласуют по документам конкретного проекта.
Частые вопросы
Можно ли выбрать источник только по тоннам бумаги за смену?
Нет. Изготовителю нужны данные машины, требования к пару, график и сведения о других потребителях.
Если расход источника совпадает с расходом машины, совместимость подтверждена?
Нет. Требуется проверить давление, качество пара, режимы, потери и конкретные условия подключения.
Можно ли решить проблему сушки заменой котла?
Только после обследования и установления причины. Пароконденсатная система, машина и измерения рассматриваются вместе; вывод по одному симптому делать нельзя.
Источники
- Омский бумагоделательный завод: описание БДМ-3 — пример машины с отдельно приобретаемым источником, не универсальное исполнение.
- Valmet: пароконденсатная система бумагоделательной машины — функции системы; рекомендации по режимам не перенесены.
- RIEXPO: парогенераторы серии Р — параметры серии, не подтверждение её применимости к конкретной БДМ.
