Производство сухого молока может включать распылительную сушку концентрированного продукта в потоке нагретого воздуха. При выборе источника важно согласовать требования сушилки, параметры сушильного воздуха и границы ответственности за его подготовку. Производительность источника не выбирают только по объёму готового порошка или названию сушильной установки.
Какой воздух нужен именно вашей сушилке
«ВоздухоТех» описывает молочные распылительные сушилки, в составе которых есть фильтрация и нагрев сушильного воздуха, камера и очистка отработанного воздуха. Компания перечисляет разные способы нагрева для своих установок. Это пример производителя сушильного оборудования, а не одинаковая комплектация всех линий.
Tetra Pak описывает систему подачи отфильтрованного воздуха к нагревателю и сушильной камере и перечисляет паровой, косвенный газовый, термомасляный и электрический нагрев. Это описание возможных вариантов, а не разрешение подключить любой источник к выбранной сушилке. Состав фильтрации и пригодность воздуха подтверждают для всей конкретной линии.
Попросите изготовителя конкретной сушилки указать требуемый расход и параметры воздуха, точки измерения, допустимые отклонения и требования к его подготовке. Отдельно уточните, что входит в комплекс и какие узлы должен предусмотреть заказчик. Если параметры ещё рассчитываются, обозначьте их как предварительные.
Для площадки с заметными сезонными изменениями передайте проектировщику условия наружного воздуха, предусмотренный график и требования к влажности на входе сушилки. Tetra Pak отмечает, что в некоторых условиях воздух может потребовать осушения перед последующим нагревом. Необходимость, способ и состав оборудования определяют для конкретной линии: один воздухонагреватель сам по себе не подтверждает нужную влажность или чистоту воздуха.
Температура сушильного воздуха, температура продукта и параметры теплоносителя в отдельном контуре — не обязательно одна величина. Их связь определяется конструкцией и технологией выбранной линии. Назначать режим обработки по статье или по каталогу другой машины нельзя.
При обсуждении изменений отдельно запросите у изготовителя линии требования к защитам и остановке оборудования. Tetra Pak относит противопожарную и противовзрывную защиту к компонентам распылительной сушилки; её состав и применимость определяют для конкретного объекта специалисты и изготовитель. Подбор нагревателя по температуре и расходу не заменяет проверку безопасности всей линии.
Где проходит граница между воздухом и источником тепла

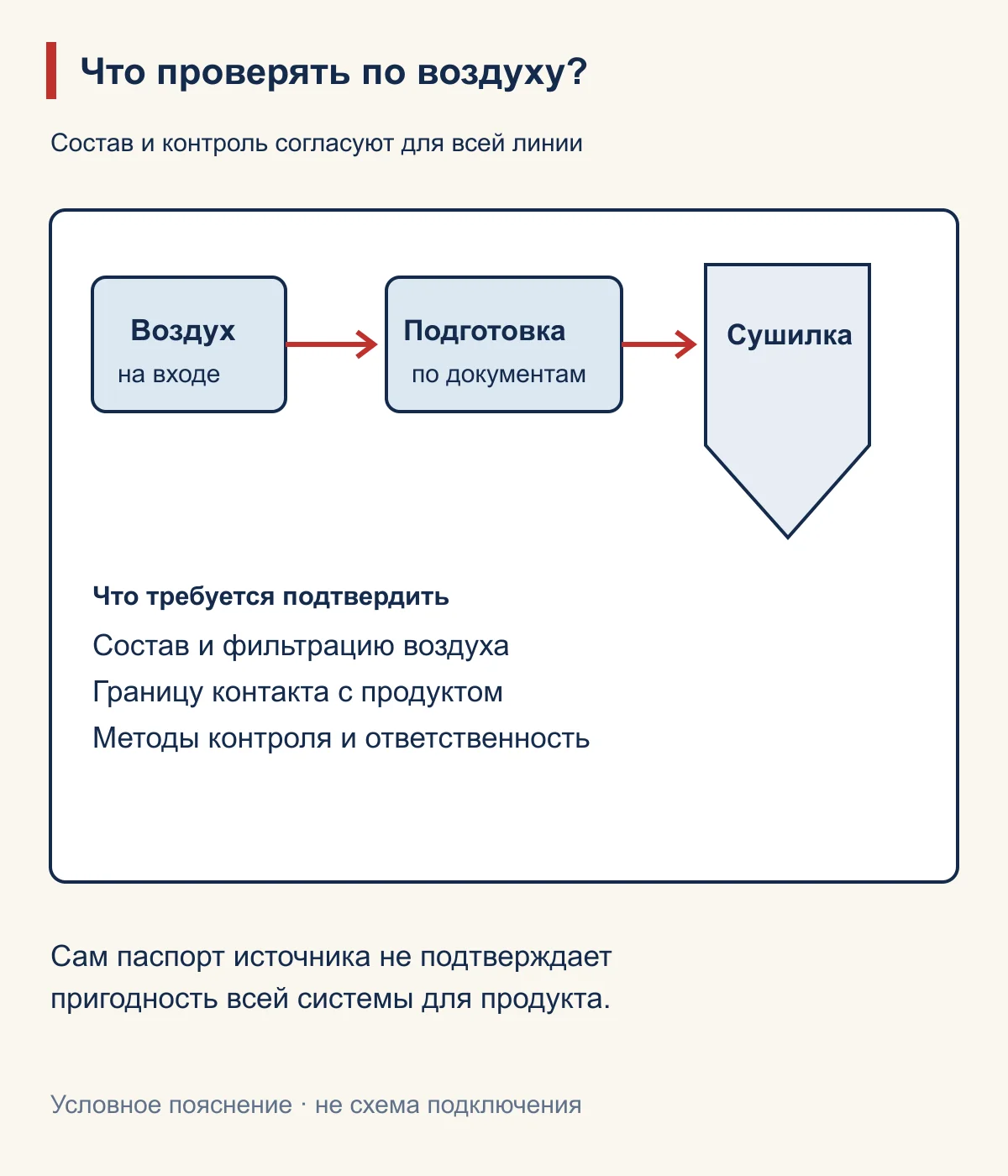

Сушильный воздух может контактировать с продуктом, поэтому его состав и подготовку необходимо согласовать с технологом, ответственным за безопасность продукции, и изготовителем линии. Слова «чистый воздух» или «подходит для пищевого производства» без конкретных требований и подтверждения всей системы недостаточны.
В задании попросите объяснить, как в предлагаемом исполнении нагревается воздух, отделены ли продукты сгорания от него, какие фильтры и контроль входят в поставку и кто подтверждает их применимость. Различие прямого и косвенного нагрева оценивают по документации оборудования и требованиям процесса; нельзя предполагать, что любой из вариантов разрешён для конкретного продукта.
В каталоге RIEXPO HT указан нагрев воздуха через теплообменник с отдельным отводом продуктов сгорания через дымоход. Это сведения об описанной конструкции серии, но не подтверждение пищевой пригодности воздуха или совместимости с молочной сушилкой. До заказа запросите документы конкретного исполнения и согласуйте подготовку воздуха и требования к контактирующим с ним поверхностям с изготовителем линии и ответственными специалистами предприятия.
«Энергомир» описывает конкретный проект нагревателя для линии сухого молока. Это пример другой компании и другого объекта. Его параметры, состав поставки и результат нельзя переносить на RIEXPO или использовать как универсальное требование к сушке.
Что собрать для сравнения предложений
Передайте поставщикам одинаковые исходные данные:
- модель сушилки и её документацию либо техническое задание на новую линию;
- требования к воздуху в согласованной точке, включая расход, параметры и допустимый состав;
- график работы, предусмотренные запуски, остановки и планируемое расширение;
- состав существующего оборудования, доступные коммуникации и ограничения площадки;
- требования к фильтрации, контролю, обслуживанию и подтверждению качества, сформулированные ответственными специалистами;
- границы поставки и перечень работ, которые остаются за заказчиком.
Если действующая сушилка заменяет источник, покажите причину проекта и документированные изменения. Нехватка мощности — лишь одна из возможных версий; проблему нужно подтвердить по данным всей линии, не меняя защитные устройства или уставки наугад.
Для многоступенчатой линии отдельно перечислите потоки воздуха. Tetra Pak описывает сушильную камеру и дополнительную ступень сушки и охлаждения, у которых могут быть свои установки подготовки воздуха. Укажите, к какой ступени относится каждый расход, требуемая температура и график работы; не складывайте характеристики разных потоков в один параметр без расчёта. Состав своей линии и границы поставки уточните у её изготовителя.
Хватит ли воздуха после подключения нагревателя?
Расход воздуха из каталога нужно сопоставлять с сопротивлением всей согласованной системы. Воздуховоды, повороты, фильтры и теплообменные элементы влияют на потери давления; изменение состояния фильтра тоже меняет условия работы. Изготовитель вентиляционного оборудования Greenheck объясняет, что рабочая точка определяется характеристиками вентилятора и сопротивлением сети, а не одной паспортной цифрой расхода.
Передайте проектировщику схему потоков и подтверждённые требования каждого участка, а у поставщиков запросите характеристики вентиляторов и сопротивления соответствующих компонентов в согласованных единицах и условиях измерения. Кто обеспечивает вентилятор и фильтры, зависит от границ конкретной поставки. По примеру другого производителя нельзя утверждать, что имеющаяся система или определённая модель RIEXPO обеспечит требуемый режим; рабочую точку проверяют по документации и расчёту объекта.
Как оценивать варианты нагрева

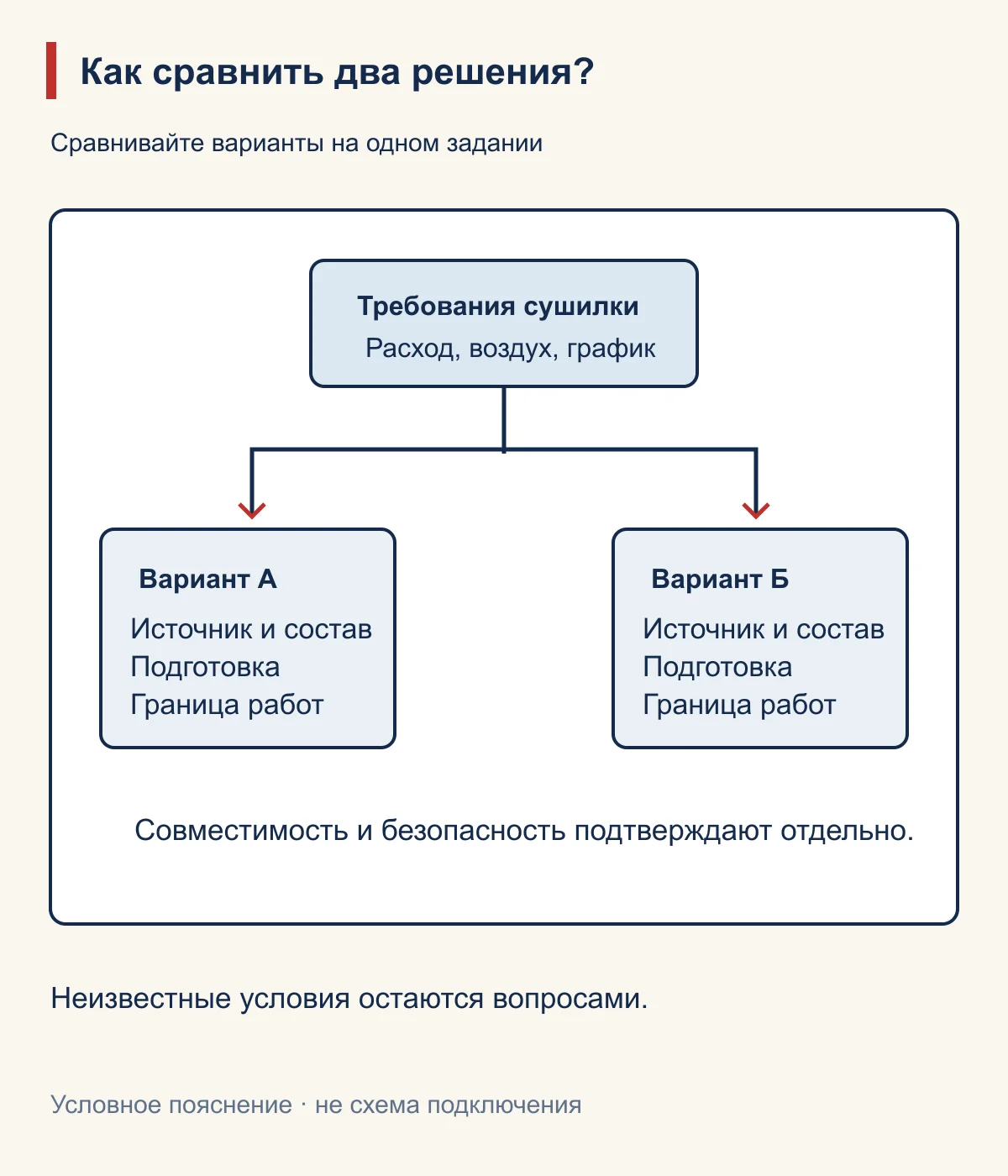

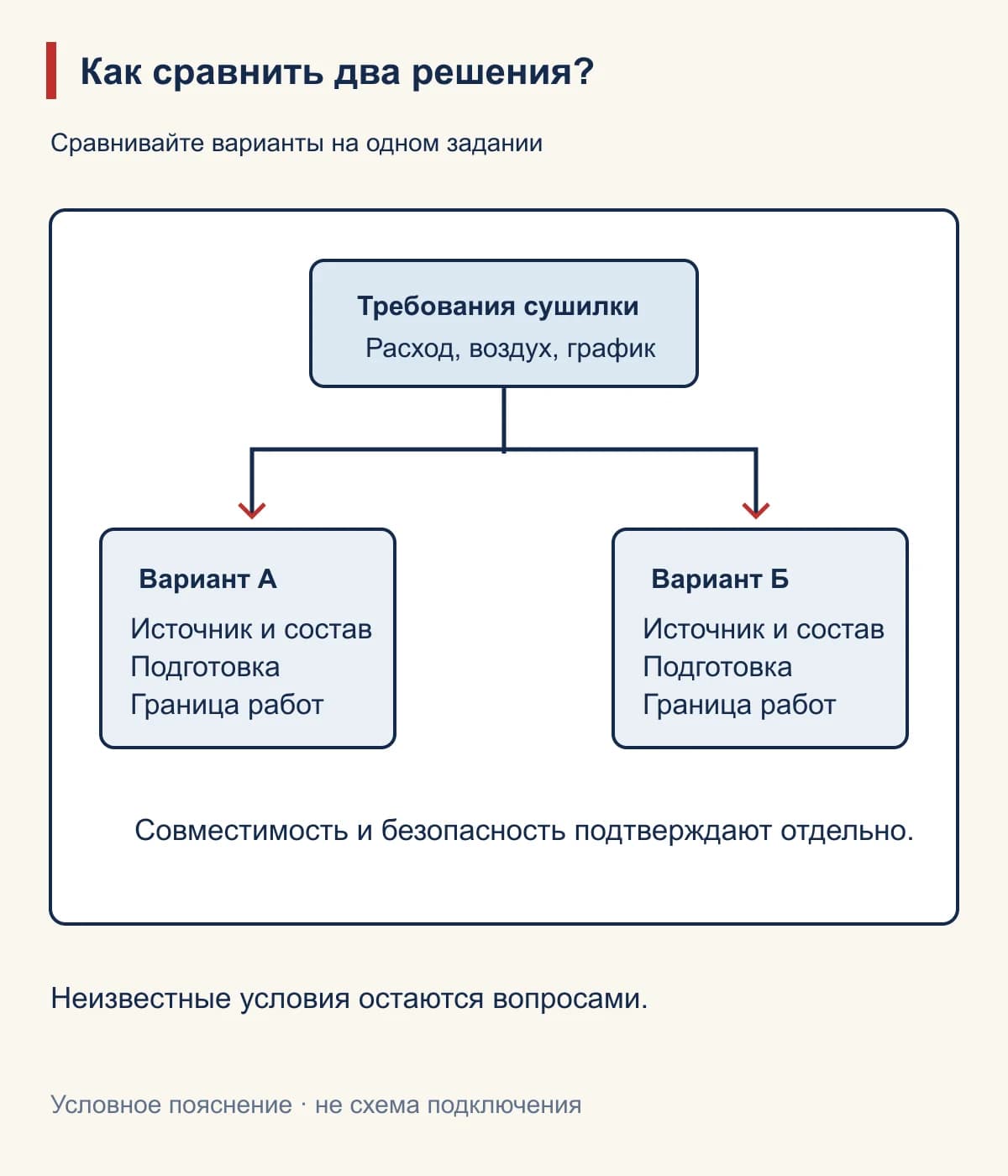

Сравнивайте варианты при одном расходе воздуха, согласованных условиях, одинаковом графике и одинаковой границе поставки. Учитывайте имеющиеся ресурсы, вспомогательное оборудование и исключения из предложения. Если стоимость модернизации воздуховодов, подготовки воздуха или обследования пока неизвестна, не считайте её равной нулю.
Попросите каждого поставщика заполнить одинаковый перечень для рассматриваемого потока. Если потоков несколько, составьте отдельную строку для каждого и укажите, могут ли они работать одновременно.
| Что сопоставить | Какие сведения запросить |
|---|---|
| Воздух до и после нагревателя | Расход, температура, влажность и точки измерения в согласованных единицах |
| Рабочая точка | Подтверждённые характеристики вентилятора и сопротивление предусмотренных узлов |
| Подготовка воздуха | Кто поставляет фильтры и, если требуется по проекту, оборудование для осушения и контроля |
| Источник и коммуникации | Исполнение, параметры в рабочей точке, топливо, электроснабжение и состав подключения |
| Границы и подтверждения | Что включено в предложение, кто проверяет пригодность воздуха и какие данные ещё неизвестны |
Эти поля нужны для сопоставления предложений, но не устанавливают требования к пищевой безопасности или мощность оборудования. Их определяют для конкретной линии по документам и расчёту специалистов.
Как оценить порядок тепла на нагрев воздуха
Для первого разговора с проектировщиком можно отдельно оценить только тепло, передаваемое потоку воздуха. Spirax Sarco объясняет расчёт нагрева воздуха, а Pacific Northwest National Laboratory приводит соотношение мощности, массового расхода, теплоёмкости и разницы температур для своей системы нагрева воздуха. При постоянном составе потока упрощённо: Q = расход по массе × удельная теплоёмкость × разница температур. Пример лаборатории относится к другому оборудованию и не является расчётом молочной сушилки.
Например, условный поток массой 1 кг/с нагревают с 20 до 160 °C. Если для иллюстрации принять постоянную теплоёмкость 1 кДж/(кг·°C), то тепло, передаваемое воздуху, составит примерно 1 × 1 × 140 = 140 кВт. Это учебные допущения, а не параметры молочной сушилки или модели RIEXPO. Расход нужно указывать как массовый: показание в м³/ч нельзя подставлять вместо кг/с без пересчёта по условиям измерения.
Число не включает потери оборудования и воздуховодов, режимы пуска, изменение влажности и подготовку воздуха, другие ступени и потребители. Оно также не является расходом топлива или требуемой мощностью горелки. Для проекта изготовители и проектировщик проверяют фактические свойства влажного воздуха, требования к санитарной границе и полные режимы линии; по одной этой оценке источник не выбирают.
В каталоге RIEXPO серии HT представлены высокотемпературные воздухонагреватели с газовыми и дизельными горелками. Описание серии само по себе не подтверждает состав воздуха, санитарную пригодность или совместимость с конкретной молочной сушилкой. Эти условия устанавливают по документации конкретного исполнения и требованиям технологической линии до выбора оборудования.
В справочнике Tetra Pak для описанной одностадийной распылительной сушки приведена температура входящего воздуха 150–250 °C в зависимости от продукта; каталог RIEXPO HT указывает температуру воздуха до 200 °C. Эти данные нельзя использовать как настройки своей линии или доказательство совместимости: часть приведённого диапазона выше заявленного предела серии. Для конкретного заказа нужно сверить требуемую температуру и расход в точке подачи с паспортом исполнения, потерями и санитарными требованиями линии. Достижение каталожного предела при любом расходе из публикаций не следует.
Задача отличается от пароснабжения молочного производства: здесь рассматривается воздух распылительной сушилки и граница с пищевым продуктом. Если на площадке одновременно нужны пар и нагретый воздух, их потребителей и графики описывают отдельно, а затем согласуют общую инфраструктуру.
Для предварительного обсуждения передайте RIEXPO исходные данные: модель сушилки, требования к воздуху на входе, график линии и доступные ресурсы. Отдельно укажите, какие параметры и требования к пищевой безопасности ещё не подтверждены. Применимость источника можно оценивать только после получения этих сведений и документов конкретного исполнения.
Частые вопросы
Можно ли выбрать нагреватель только по выпуску сухого молока?
Нет. Нужны параметры и расход воздуха, требования к его составу, график работы и исполнение конкретной сушилки.
Всегда ли сушильный воздух нагревают паром?
Нет. Производители описывают разные варианты. Допустимость и комплектность определяют для выбранной установки по её документации.
Достаточно ли паспорта теплогенератора для подтверждения пищевой безопасности?
Нет. Требования относятся к конкретной линии и подготовке воздуха в целом; их согласуют и подтверждают ответственные специалисты предприятия и поставщики оборудования.
Источники
- ВоздухоТех: распылительные сушилки молока.
- Энергомир: пример нагревателя воздуха для линии сухого молока.
- Tetra Pak: сушильный воздух и варианты его нагрева.
- RIEXPO: воздухонагреватели серии HT.
- Greenheck: характеристики вентилятора и сопротивление системы — общий принцип, не подбор оборудования RIEXPO.
- Spirax Sarco: нагрев воздуха и тепловая нагрузка; PNNL: пример зависимости мощности от расхода и температуры воздуха — общий принцип, не расчёт молочной линии.
