Промывочная станция готовит цистерны к следующей перевозке или ремонту. В зависимости от предыдущего груза и утверждённой технологии объект может использовать разные средства обработки, а также отдельные системы сбора и обращения с остатками. Источник пара — лишь часть комплекса; выбирать его по одному объёму цистерны недостаточно.
Например, Ново-Рязанское предприятие промышленного железнодорожного транспорта описывает подготовку вагонов-цистерн под налив нефтепродуктов и ремонт. Ленгипротранс для станции Кириши указывает очистку и сбор нефтяных отходов. Эти примеры показывают назначение станций, но не подтверждают применимость конкретного парогенератора к другому объекту.
Чем мойка отличается от нагрева груза
Прогрев продукта для выгрузки и подготовка пустой цистерны — разные задачи. У них могут различаться потребители тепла, режимы и опасности. Для битума при выгрузке уже есть отдельное руководство. Не следует использовать его как инструкцию по очистке.
Какую задачу решает станция
| Объект и задача | Где может потребоваться тепло | Что уточнить до выбора источника |
|---|---|---|
| Железнодорожная цистерна после нефтепродуктов, подготовка к наливу или ремонту | У конкретных постов и вспомогательных потребителей станции — в зависимости от утверждённой технологии | Предыдущий груз, назначение подготовки, паспортные требования постов и ответственность за безопасность и остатки |
| Пищевая автоцистерна, внутренняя мойка | Например, нагрев моющего раствора через теплообменник; отдельные установки могут работать без внешнего пара | Требования к средам и чистоте, способ нагрева и параметры на входе оборудования мойки |
| Рефрижераторный прицеп, подготовка кузова под следующий груз | Вода или моющий раствор могут требовать нагрева; сам тип транспорта не доказывает необходимость пара | Технология поставщика мойки, допустимое воздействие на материалы кузова и наличие конкретного потребителя пара |
Таблица помогает описать задачу для запроса предложения. Она не задаёт режим обработки и не заменяет документацию станции, изготовителя мойки и требования заказчика перевозки.
Какие исходные данные собрать
- Тип цистерн, предыдущие и следующие грузы, назначение станции и требуемая пропускная способность.
- Число постов, график работы, возможная одновременность и требования каждого потребителя к пару на границе подключения.
- Существующие теплообменники и оборудование станции, длина сетей, потери и возможность возврата конденсата.
- Водоподготовка, доступное топливо, ограничения площадки и потребность других установок в тепле.
- Границы ответственности за проектирование, безопасность, обращение с остатками и проверку качества обработки.
Проектировщик и технолог станции определяют требования к системе и безопасной организации работ. Остатки нефтепродуктов, пары и замкнутые пространства требуют специальных мер; паровая обработка сама по себе не подтверждает взрывобезопасность или готовность к входу.
Как обсуждать оборудование RIEXPO
В каталоге серии Р заявлены парогенераторы низкого давления производительностью от 200 до 3000 кг/ч и максимально допустимым давлением 0,05 МПа. Этого недостаточно, чтобы заключить, что оборудование подходит конкретной станции. Инженеру нужны паспортные требования потребителя пара, тепловой баланс и ограничения проекта; применимость и исполнение подтверждаются отдельно.
Sioux описывает применение собственного источника пара низкого давления для очистки железнодорожных цистерн. Это показывает существование такого решения, но не подтверждает возможность его переноса на российскую станцию или применения серии Р. Для конкретной станции технолог и изготовитель моечного оборудования должны письменно указать необходимые параметры на границе подключения, а проектировщик — сопоставить их с источником и потерями сети. Название «низкое давление» не заменяет эти данные.
Почему нельзя выбирать источник только по расходу: в рабочем проекте реконструкции промывочной станции в Казахстане, 2016 год для своего объекта указаны 8 бар от котельной и снижение давления до 4 бар перед моечной головкой (стр. 51 PDF). Это пример конкретного проекта, а не требование к другим станциям. Тип давления и точки измерения необходимо уточнить по проектной документации; сопоставлять эти числа с характеристикой серии Р без такого уточнения нельзя. Этот пример не подтверждает совместимость оборудования RIEXPO со станцией.
Пищевые цистерны — отдельная задача: производитель KMT описывает пищевую мойку с нагревом моющего раствора паром через теплообменник. Такой пример не устанавливает режим мойки для российского предприятия и не подтверждает пищевую пригодность пара конкретной установки. Для пищевых объектов требования к контакту и санитарной обработке согласуют технолог и изготовители оборудования.
При этом не каждой мойке нужен пар: поставщик оборудования ТВД описывает вариант внутренней мойки молочных автоцистерн холодной или тёплой водой с моющими средствами. Для другой линии источник тепла всё же может понадобиться, например для нагрева раствора, как в примере KMT. Технологию выбирают по продукту, требованиям к чистоте и документации конкретного комплекса; пример поставщика не доказывает пригодность такого способа для любой цистерны.
Для молочного предприятия важно также место мойки. Tetra Pak описывает два варианта: подключение цистерны к системе на участке приёмки или мойку на отдельной станции. Если на участке приёмки уже есть источник тепла, проектировщику стоит сопоставить график обработки цистерн с другими потребителями и проверить пропускную способность сети. Для отдельной станции необходимо выяснить, предусмотрен ли собственный источник или внешнее подключение. Место мойки само по себе не определяет потребность в паре и не заменяет расчёт нагрузки.

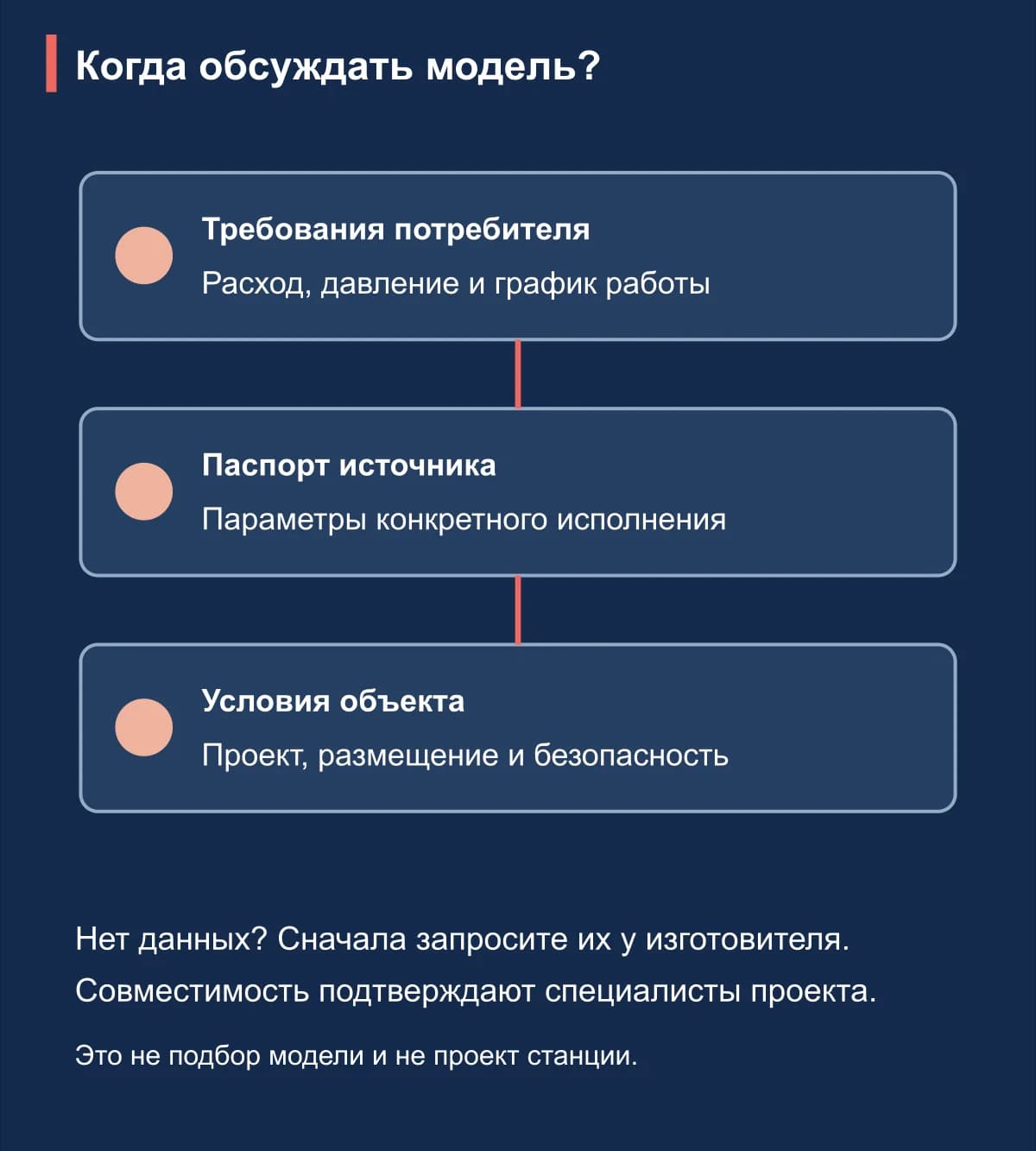

Перед обсуждением подбора удобно собрать схему потребителей и данные об одновременной нагрузке. Если паспортных параметров нет, сначала запросите их у поставщика мойки: выбор модели без них будет предположением.

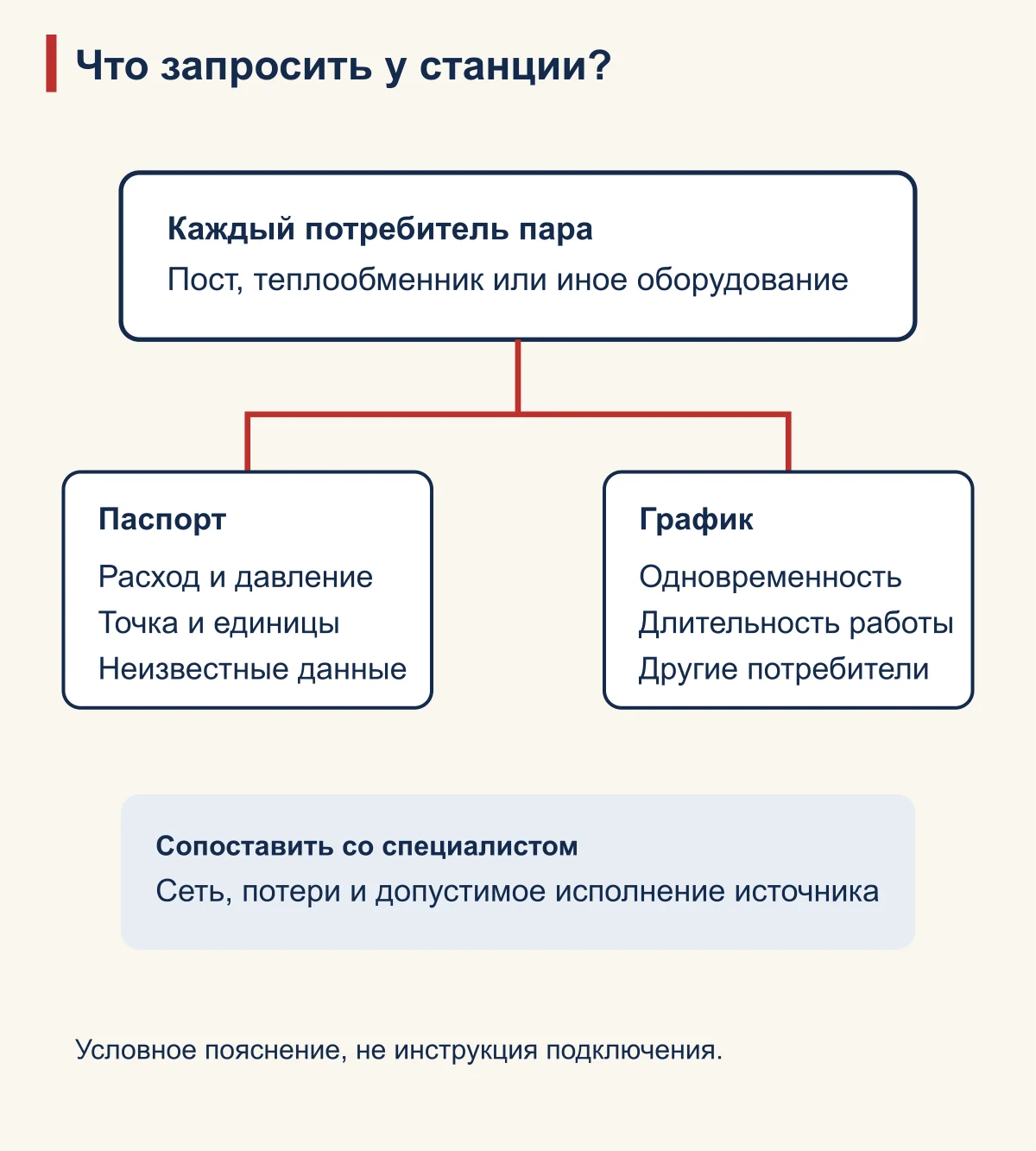

Что спросить до запроса предложения
- Какое оборудование станции использует пар непосредственно, а какое — тепло через отдельный теплообменник? Какие паспортные параметры указаны на каждой границе?
- Какие посты и другие потребители могут работать одновременно, кто подтвердит график и какие данные пока неизвестны?
- Что входит в поставку источника, а что обеспечивают владелец станции, поставщик мойки и проектировщик?
- Кто отвечает за требования опасной зоны, сбор остатков, проверку состояния цистерны и документы о её готовности к следующей операции?
Ответы помогают сформулировать техническое задание, но не заменяют проект и не доказывают, что RIEXPO оказывает услуги очистки цистерн. Возможность поставки источника и состав работ согласуют по конкретному объекту.
Подбираете источник пара для промывочной станции? Передайте в RIEXPO исходные данные: назначение станции, перечень потребителей, подтверждённые параметры и график работы. Неизвестные требования отметьте отдельно; возможность поставки определяют после проверки проекта и документов.
Частые вопросы
Хватит ли одного парогенератора на несколько постов?
Это определяют по требованиям каждого потребителя, графику их одновременной работы и параметрам в нужных точках сети. По одному количеству постов ответить нельзя.
Подтверждает ли обработка паром готовность цистерны к ремонту?
Нет. Готовность и безопасность оценивают ответственные специалисты по утверждённому порядку, учитывая предыдущий груз и другие условия станции. Источник пара не заменяет эту проверку.
Можно ли применить к пищевой цистерне решение для нефтепродуктов?
Нельзя считать процессы взаимозаменяемыми. Требования к материалам, воде, контактирующим средам и контролю обработки согласуют отдельно для конкретного назначения и оборудования.
Нужен ли пар для подготовки рефрижераторного прицепа?
Сам по себе тип транспорта этого не определяет. Например, ISTOBAL описывает мойку внутреннего пространства рефрижераторных прицепов с подачей воды и дозированием моющих средств; потребность этого исполнения во внешнем источнике пара из описания не подтверждена. Грузовой отсек, холодильная установка и пищевая цистерна — разные объекты с собственными инструкциями. Вид обработки, совместимость материалов и требования следующего груза уточняют у владельца и изготовителей оборудования.
Источники
- Ново-Рязанское ППЖТ: промывочная станция — пример назначения российской станции.
- Ленгипротранс: промывочно-пропарочная станция Кириши — пример станции и сбора нефтяных отходов.
- KMT: мойка пищевых автоцистерн — пример парового нагрева через теплообменник.
- ТВД: мойка молочных автоцистерн — пример мойки водой без обязательного использования острого пара; применимость зависит от задачи.
- Tetra Pak: приёмка молока — варианты расположения мойки молочных цистерн.
- RIEXPO: парогенераторы серии Р — характеристики источника, не подтверждение совместимости с конкретной станцией.
- Sioux: источник пара для железнодорожных цистерн — пример решения другого изготовителя; условия обработки и совместимость с RIEXPO не перенесены.
- Рабочий проект реконструкции промывочной станции, Казахстан, 2016 — пример разных параметров до и после редуцирования, стр. 51 PDF; не универсальный режим.
- ISTOBAL: внутренняя мойка рефрижераторных прицепов — пример другой задачи; потребность во внешнем паре не подтверждена.
