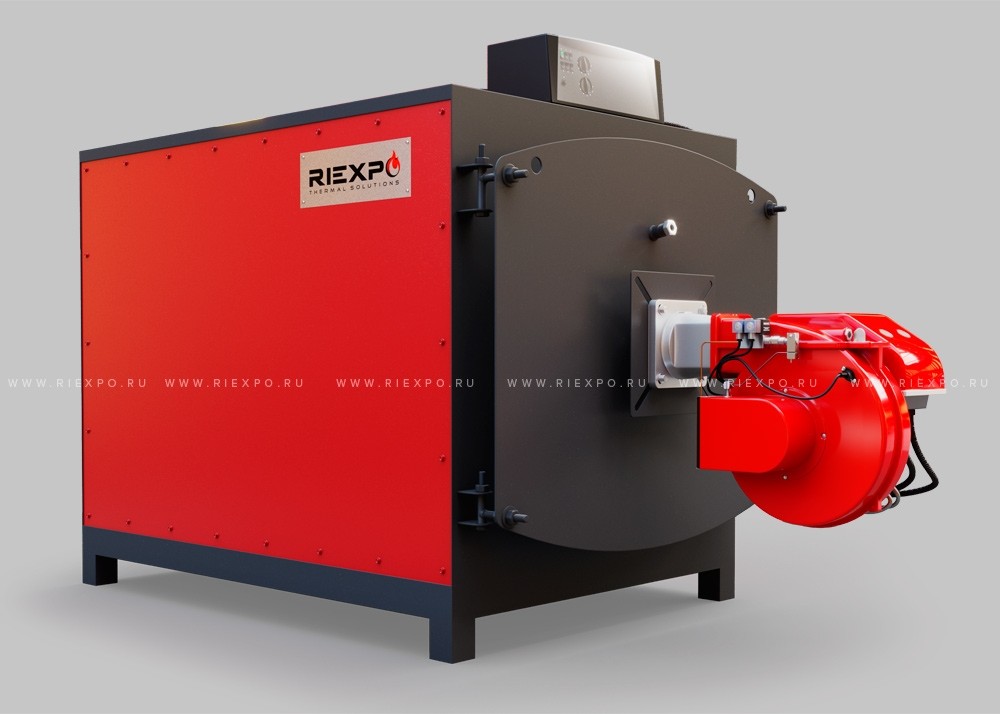

Котел водогрейный серии K - устройство для нагревания воды, используемой в системах отопления, вентиляции и горячего водоснабжения зданий и сооружений.
Водогрейный жаротрубный стальной котел с тупиковой горизонтальной топкой и пучком дымогарных труб со встроенными турбулизаторами для работы на газообразном или жидком топливе, мощностью от 100 до 1000 кВт.

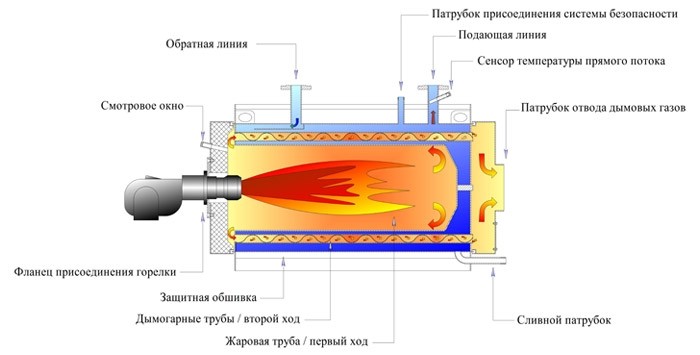

Факел горелки, работающей под надувом, формируется вдоль горизонтальной оси цилиндрической тупиковой топки от фронта котла, с возвратным движением к фронту и разворотом к периферийно расположенному в водяном объеме котла пучку жаровых труб конвективной поверхности теплообмена.

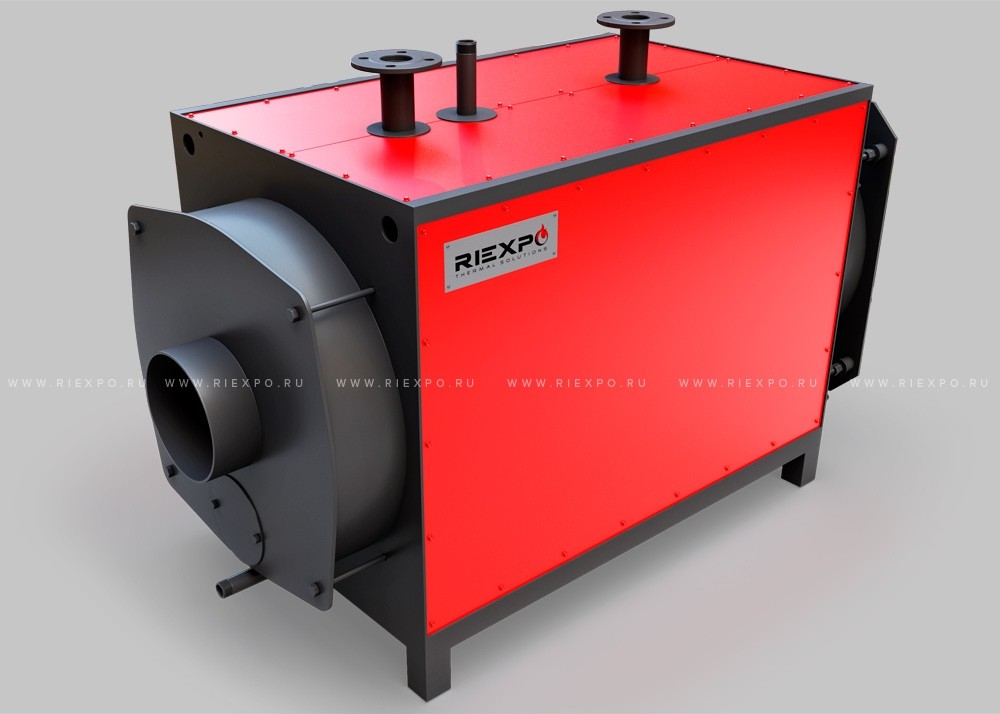

Продукты сгорания по трубам конвективной поверхности поступают в газосборный коллектор в задней части котла, оснащенный газоотводящим патрубком. Для расширения теплообмена все трубы конвективной поверхности оснащаются стальными турбулизаторами.
Тепловая мощность | от 100 до 1000 кВт |
Рабочее давление | 5 бар |
Максимальная температура теплоносителя на выходе | 105°C |
Напряжение: | 380В, 50Гц |
КПД: | 92% |
Топливо | газ, дизель, топочный мазут |

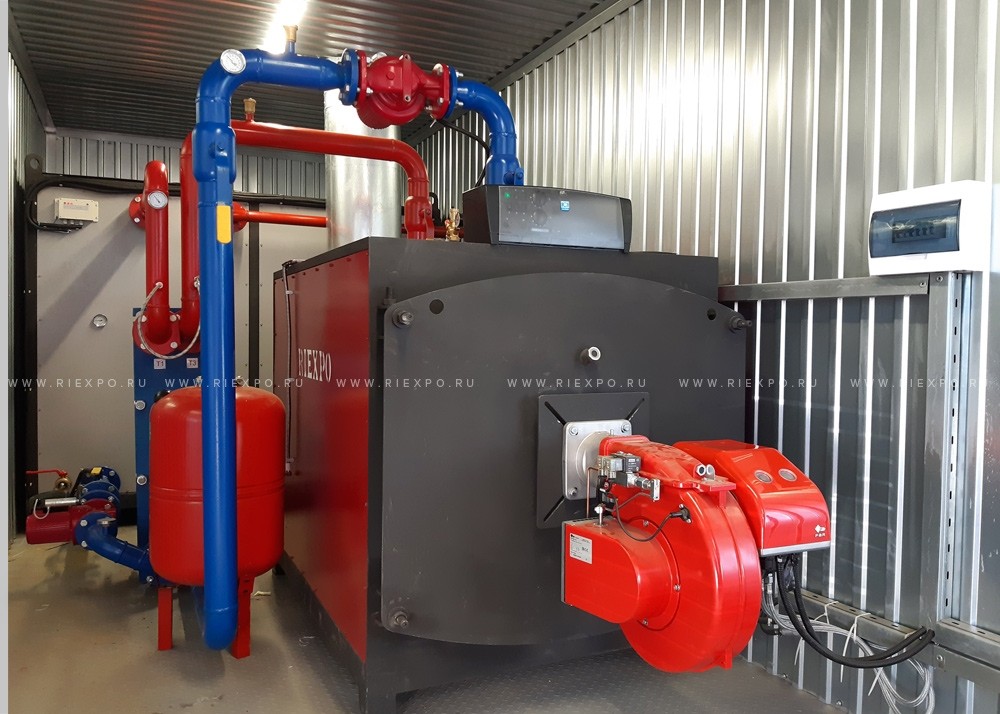

Стальной двухходовой жаротрубный котел с горизонтальной цилиндрической топкой с реверсивным развитием факела и периферийным расположением дымогарных труб конвективных поверхностей теплообмена, оснащенных турбулизаторами. Внешний кожух котла изготовлен из листового металла, окрашенного порошковой эмалью. Теплоизоляция из минеральной ваты. Фронтальная дверь закрывает топку и обеспечивает уплотнение периметра со стороны продуктов сгорания для формирования газового потока на входе в конвективную поверхность теплообмена. Теплоизоляция осуществляется блоком из жаропрочной и стойкой к эрозии керамики.
Стандартное исполнение:
|
Панель управления котла, состоящая из блокировочного термостата (повторного взведения), рабочего термостата 1-ой и 2-ой ступеней горелки, датчика температуры, главного выключателя, термостата рециркуляционного насоса. |
Технические характеристики |
К 100 |
К 150 |
K 200 |
К 250 |
К 300 |
К 350 |
К 400 |
К 500 |
К 600 |
К 750 |
К 850 |
К 1000 |
Тепловая мощность, кВт |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
750 |
850 |
1000 |
Максимальный расход природного газа, м3/ч |
11 |
17 |
23 |
28 |
34 |
40 |
46 |
57 |
71 |
86 |
97 |
117 |
Максимальный расход дизельного топлива , кг/ч |
9 |
14 |
19 |
23 |
28 |
33 |
38 |
48 |
59 |
72 |
81 |
98 |
Объем котловой воды, л |
123 |
172 |
172 |
220 |
300 |
356 |
360 |
540 |
645 |
855 |
855 |
1200 |
Расчетное давление, бар |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
КПД при номинальной мощности, % |
92 |
92 |
92 |
92 |
92 |
92 |
92 |
92 |
92 |
92 |
92 |
92 |
Длина эмиссионной трубы горелки min/max, мм |
200/ 250 |
200/ 250 |
200/ 250 |
200/ 250
|
200/ 250 |
200/ 250
|
200/ 250 |
270/ 320
|
270/ 320 |
270/ 320
|
270/ 320 |
270/ 320
|
Температура исходящих газов для природного газа, С |
197 |
190 |
177 |
185 |
184 |
183 |
182 |
185 |
185 |
185 |
184 |
186 |
Температура исходящих газов для дизельного топлива, С |
199 |
193 |
180 |
188 |
186 |
186 |
185 |
188 |
188 |
188 |
187 |
189 |
Минимальная допустимая температура обратной воды, С |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
Максимальная температура котловой воды, С |
105 |
105 |
105 |
105 |
105 |
105 |
105 |
105 |
105 |
105 |
105 |
105 |
Вес котла без воды, кг |
258 |
346 |
360 |
431 |
475 |
542 |
584 |
853 |
963 |
1205 |
1205 |
1843 |

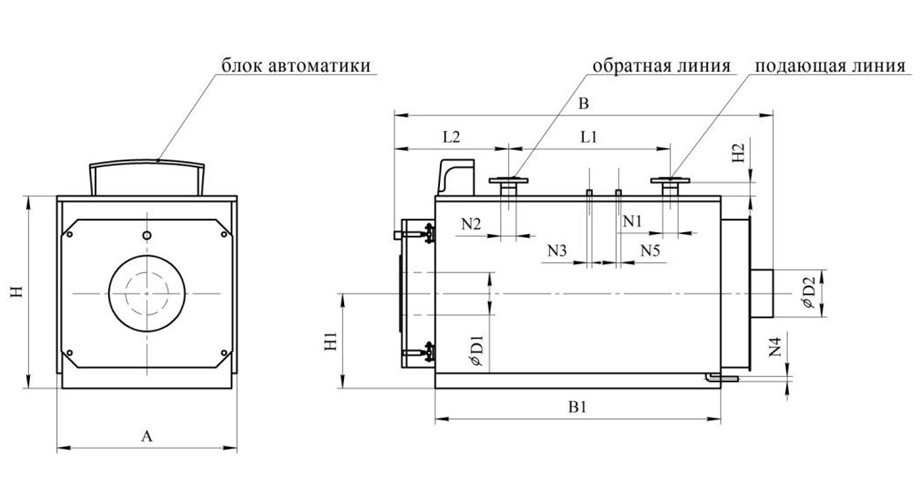

N1 – присоединение прямой воды
N2 – присоединение прямой воды
N3 – штуцер для приборов (манометр, реле давления)
N4 – соединение дренажа
N5 – присоединение предохранительных клапанов
D1 – присоединение горелки
D2 – присоединение дымохода
Размеры, мм
|
К 100 |
К 150 |
K 200 |
К 250 |
К 300 |
К 350 |
К 400 |
К 500 |
К 600 |
К 750 |
К 850 |
К 1000 |
A |
700 |
750 |
750 |
750 |
750 |
850 |
850 |
1110 |
1110 |
1248 |
1248 |
1390 |
B |
1125 |
1315 |
1315 |
1585 |
1585 |
1845 |
1850 |
1925 |
2190 |
2245 |
2245 |
2465 |
B1 |
760 |
950 |
950 |
1220 |
1220 |
1480 |
1480 |
1480 |
1750 |
1750 |
1750 |
2020 |
H |
855 |
905 |
905 |
905 |
1005 |
1005 |
1015 |
1205 |
1205 |
1335 |
1335 |
1485 |
H1 |
405 |
430 |
430 |
430 |
430 |
480 |
480 |
600 |
600 |
670 |
670 |
740 |
H2 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
80 |
80 |
80 |
80 |
80 |
L1 |
265 |
475 |
475 |
725 |
700 |
980 |
850 |
850 |
1150 |
1100 |
1100 |
1200 |
L2 |
513 |
513 |
513 |
513 |
523 |
523 |
600 |
663 |
663 |
704 |
704 |
703 |
D1 |
130 |
160 |
160 |
160 |
180 |
180 |
225 |
225 |
225 |
280 |
280 |
280 |
D2 |
200 |
250 |
250 |
250 |
250 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
N1/N2 |
50 |
50 |
50 |
50 |
65 |
65 |
80 |
80 |
80 |
100 |
100 |
125 |
N3 |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
N4 |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
1"1/4 |
1"1/4 |
1"1/4 |
1"1/4 |
1"1/4 |
N5 |
- |
- |
- |
- |
- |
- |
1"1/4 |
1"1/4 |
1"1/4 |
1"1/2 |
1"1/2 |
1"1/2 |
