Воздухонагреватели серии НТ

Применяются для высокотемпературных технологических процессов

Воздухонагреватель серии HT - теплообменное устройство, предназначенное для нагрева воздуха и его применения для различных высокотемпературных технологических процессов, а также в системах воздушного отопления и вентиляции промышленных и складских помещений.

Широкое применение находит для работы бетонных заводов в зимний период. Служит для прогрева инертных материалов в процессе производства бетонного раствора при низких температурах окружающего воздуха от 0 до -30 С.

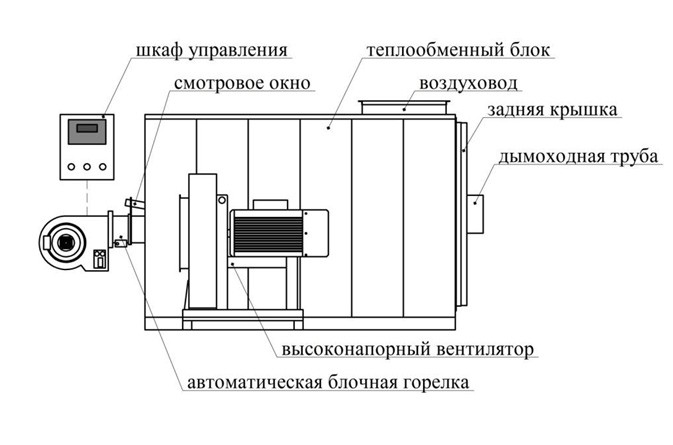

Воздухонагреватель RIEXPO серии HT состоит из теплообменного блока, блочной автоматической дизельной либо газовой горелки, высоконапорного вентилятора и шкафа управления.

Теплообменный блок изготовлен из специальной жаропрочной, нержавеющей стали, имеет трехпоточную конструкцию, что позволяет получать на выходе горячий воздух до +200 С. Продукты сгорания, поступающие в газосборный коллектор в задней части воздухонагревателя, выходят через дымоходную трубу.

Тепловая мощность	от 250 до 1000 кВт
Максимальная температура воздуха на выходе	200°C
Напряжение:	380В, 50Гц
КПД	92%
Топливо	газ, дизель

Узнать цену

Задать вопрос

Гарантия
на оборудование
18 месяцев

Сферы применения оборудования:

Для бетонных заводов

Для асфальтобетонных заводов

Принцип работы

Преимущества

Габаритные размеры

Технические характеристики

Высокотемпературные воздухонагреватели RIEXPO HT широко применяются в производстве бетона в зимний период для быстрой разморозки и прогрева инертных материалов (песок, гравий, щебень и т.д.) до необходимой температуры.

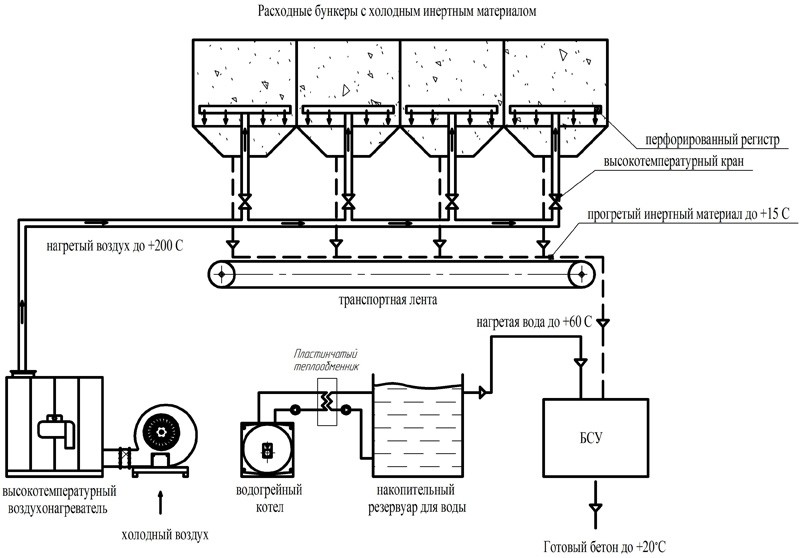

При запуске воздухонагревателя, высоконапорный вентилятор осуществляет забор воздуха с улицы. Затем, воздух проходя через теплообменник, нагреваемый с помощью блочной автоматической горелки, прогревается до +200 С.
Горячий воздух под высоким давлением до 7000 Па подается через воздуховоды в нижнюю часть расходных бункеров для инертных материалов, внутри которых расположены специальные перфорированные регистры, с помощью которых нагретый воздух проходя через отверстия, размораживает, прогревает и просушивает весь необходимый объем песка, гравия или щебня. Все продукты сгорания топлива выходят через дымоходную трубу.
Воздухонагреватель RIEXPO HT комплектуется шкафом управления на базе программируемого логического контроллера с сенсорным дисплеем, что позволяет обеспечивать автоматическую работу оборудования и контролировать заданную рабочую температуру воздуха.
Дополнительно есть возможность установить систему нагрева воды, состоящей из водогрейного котла RIEXPO серии К, пластинчатого теплообменника и насосных групп. Параллельно с воздухонагревателем водогрейный котел осуществляет подогрев воды в специальном и утепленном резервуаре и постоянно поддерживает заданную температуру.

Для воздухонагревателя не требуется предварительная подготовка теплоносителя. Используется обычный воздух с улицы.
При прогреве инертных материалов горячим воздухом происходит нагревание щебня и песка, плавление льда и снега в них. После чего сыпучесть инертных материалов увеличивается , они не прилипают к стенкам бункеров, конвейерным лентам и скипу.
Сухой горячий воздух, под высоким давлением попадая непосредствен- но в инертный материал, пронизывает его до самого верха, тем самым быстро прогревая и высушивая весь объем.
При прогреве горячим воздухом инертные материалы остаются с естественной влажностью, поэтому не требуется дополнительной корректировки водоцементного соотношения при подготовки бетонного раствора.
После окончания прогрева, инертный материал в бункере не замерзает по причине оставшейся в бункере влаги. При начале нового цикла прогрева нет необходимости тратить дополнительное время и энергию для его разморозки.
Прогрев горячим воздухом не приводит к коррозии расходных бункеров, и, как следствие, к сокращению срока их службы. Из-за отсутствия агрессивной влажной среды (как у пара и парогазовых смесей) не приходится применять для разводки и регистров дорогостоящие нержавеющие стали.

Подаваемый горячий воздух не содержит продуктов сгорания топлива, экологичен. Это является залогом безопасной эксплуатации, так как в большинстве случаев расходные бункера находятся под одной крышей с заводом.
Воздухонагреватель дает возможность отключить или включить обогрев в любое время, что в условиях неравномерной загрузки бетонного узла значительно экономит ресурсы.
При прогреве горячим воздухом его температуру можно регулировать (в отличии от пара).
При помощи теплогенератора можно не только прогревать инертные материалы в бункерах, но и обогревать помещения завода.
Теплогенератор имеет высокую разницу температур - 200°С. При температуре воздуха с улицы -20°С , позволяет получать температуру воздуха на выходе +180°С.
Небольшие габаритные размеры, простота в управлении.
Воздухонагреватели не подлежат регистрации в КОТЛОНАДЗОРЕ, давление теплоносителя не превышает 0,7 атмосферы.

Недостатки использования традиционных парогенераторов при обогреве инертных материалов

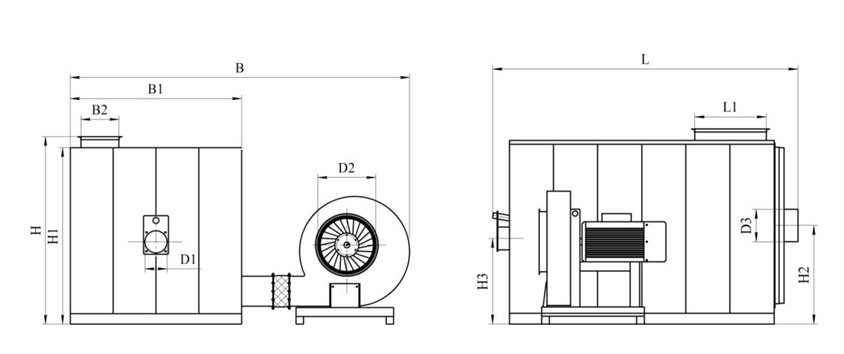

Габаритные размеры, мм	HT 2500	HT 3000	HT 4000	HT 6000	HT 10000
L	1980	1980	2430	2735	2750
B	2175	2265	2360	2375	2750
H	1510	1510	1510	1510	1730
B1	1330	1330	1330	1330	1500
H1	1450	1450	1450	1450	1670
L1	492	492	640	742	760
B2	182	182	182	182	211
H2	795	795	810	810	920
H3	610	610	610	610	722
D1	145	145	180	180	200
D2	270	285	330	330	420
D3	250	250	300	300	350

Общие технические параметры	HT 2500	HT 3000	HT 4000	HT 6000	HT 10000
Тепловая мощность, кВт	250	300	400	600	1000
Максимальный расход природного газа,м3/ч	28	34	45	68	117
Максимальный расход дизельного топлива, кг/ч	23	28	36	53	95
Средний расход дизельного топлива, кг/ч	11	14	18	26	47
Объем воздуха, м3/ч	4000	5000	6000	8500	15000
Напор воздуха, Па	4500	6000	7000	7000	8000
Максимальная температура на выходе, С	200	200	200	200	200
Разница температур на входе и выходе, С	220	220	220	220	220
КПД, %	92	92	92	92	92
Потребляемая электрическая мощность, кВт	12	16	23	31	46
Электропитание, В/Ф/Гц	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50
Масса, кг	1000	1000	1200	1400	1600
