Камере пропаривания нужен источник энергии, согласованный с её устройством и режимом производства. Одна камера принимает пар непосредственно, другая получает тепло через промежуточный контур и образует пар внутри. Поэтому начинать выбор с названия котла или объёма камеры недостаточно: сначала нужны требования изготовителя именно вашей камеры.
Разберём, какие данные собрать для обсуждения с поставщиком камеры и источника тепла. Это статья для предприятия, которое выбирает новую камеру, расширяет участок или рассматривает замену имеющегося источника. Она не заменяет проект и инструкцию изготовителя.
Сначала сформулируйте результат, который нужен производству. Например, BIGonDRY называет выравнивание и изменение оттенка среди целей обработки в своих камерах. Этот пример не гарантирует конкретного цвета или свойств любой древесины. Породу, размеры загрузки и требования к результату согласуют с технологом и изготовителем камеры; эти сведения помогут им определить режим и потребность в тепле.
Пар в камеру или тепло через контур
Производитель камер BIGonDRY описывает прямую подачу пара и косвенный способ, когда пар образуется внутри камеры за счёт нагрева воды. В качестве источников тепла для отдельных косвенных исполнений он называет пар, перегретую воду и термальное масло. Это варианты конкретного изготовителя, а не перечень совместимых теплоносителей любой камеры. Бывают и совмещённые камеры для пропаривания и сушки. Источник: BIGonDRY.
Другой изготовитель, BASCHILD, отдельно описывает прямую камеру DVK-D с подачей пара извне и косвенную DVK-I, в которой пар создаётся из воды внутри камеры. Эти примеры помогают сформулировать вопрос поставщику, но не заменяют паспорт выбранного исполнения. DVK-D, DVK-I.
В опубликованном описании DVK-I для водяного варианта теплообменника указана вода не ниже 120 °C. В каталоге водогрейных котлов RIEXPO серии K температурный режим следует уточнять по паспорту исполнения. Поэтому сам факт, что оба изготовителя упоминают воду, не подтверждает их совместимость. Для сравнения необходимы рабочая температура и расход в требуемой точке, паспорт выбранного котла и проект контура; иные теплоносители из описания камеры также требуют отдельной проверки.
Попросите поставщика камеры письменно указать:
- какой теплоноситель нужен на границе поставки и предусмотрена ли непосредственная подача пара;
- требуемые параметры и расход в разных этапах цикла, точку измерения и допустимые отклонения;
- состав оборудования камеры и то, что покупатель должен предусмотреть отдельно;
- требования к воде, возврату конденсата и подключению — если они применимы к выбранной схеме;
- какие документы и исходные данные необходимы для проверки совместимости.
Не переносите параметры одной модели камеры на другую. Даже если на предприятии уже есть пар или термомасляный контур, его пригодность определяют по документам, режимам работы и запасу доступной мощности.
При прямой подаче в задании описывают требования камеры к поступающему пару. При косвенном нагреве отдельно выясняют требования к внешнему теплоносителю и состав оборудования, в котором внутри камеры образуется пар. Давление и температура внешнего контура не становятся автоматически параметрами пара внутри камеры: это разные точки системы, которые нужно обозначить в документах.
Для сравнения предложений удобно попросить поставщиков заполнить одни и те же поля. Неизвестные значения оставьте открытыми до получения паспорта или расчёта.
| Что сравнить | Камера с внешней подачей пара | Камера с косвенным нагревом |
|---|---|---|
| Граница подключения | Где принимается пар и что входит в комплект камеры | Где принимается внешний теплоноситель и входит ли теплообменник в комплект |
| Требования на входе | Давление, расход и условия пара по документам аппарата | Допустимая среда, её температура и расход по документам теплообменника |
| Нагрузка в цикле | Потребность по этапам и при возможном совпадении камер | Потребность внешнего контура по этапам и при возможном совпадении камер |
| Что уточнить отдельно | Требования к воде и конденсату, если применимы | Требования к воде для образования пара внутри камеры и внешнему контуру, если применимы |
Указывайте единицы, место и условия измерения, а также источник данных. Таблица не устанавливает, что указанные параметры есть в открытом каталоге или что выбранный котёл совместим с камерой: это подтверждают изготовители и проектировщик.
Как учесть загрузку камеры и работу предприятия
Спросите технолога, сколько камер будет работать, как часто они загружаются и могут ли их циклы совпадать. Укажите продолжительность смен и планируемое расширение. Для подбора полезен график потребности в тепле или паре по этапам, предоставленный изготовителем камеры. Средний расход за смену не заменяет данные о максимальной одновременной потребности.
Существующие потребители тоже входят в расчёт. Например, камера и другая линия могут запрашивать тепло в одно время, хотя по отдельности каждая укладывается в доступную мощность источника. Составьте перечень работающих и планируемых потребителей, затем согласуйте совпадение их нагрузок с проектировщиком.
Если данных пока нет, не подставляйте типовые цифры. Отметьте неизвестные параметры и запросите их у производителя камеры. Для действующего участка можно использовать подтверждённые измерения, указав период и условия наблюдения.
Например, у предприятия уже работает одна камера, а вторую планируют запускать в ту же смену. Для сравнения предложений стоит показать поставщику два сценария: совпадающее начало циклов и разнесённый запуск, если последний допустим по производственному плану. В каждом сценарии нужны данные изготовителя по этапам обеих камер и нагрузки остальных потребителей. Такая проверка помогает увидеть требуемую одновременную нагрузку, но не устанавливает мощность котла без расчёта.

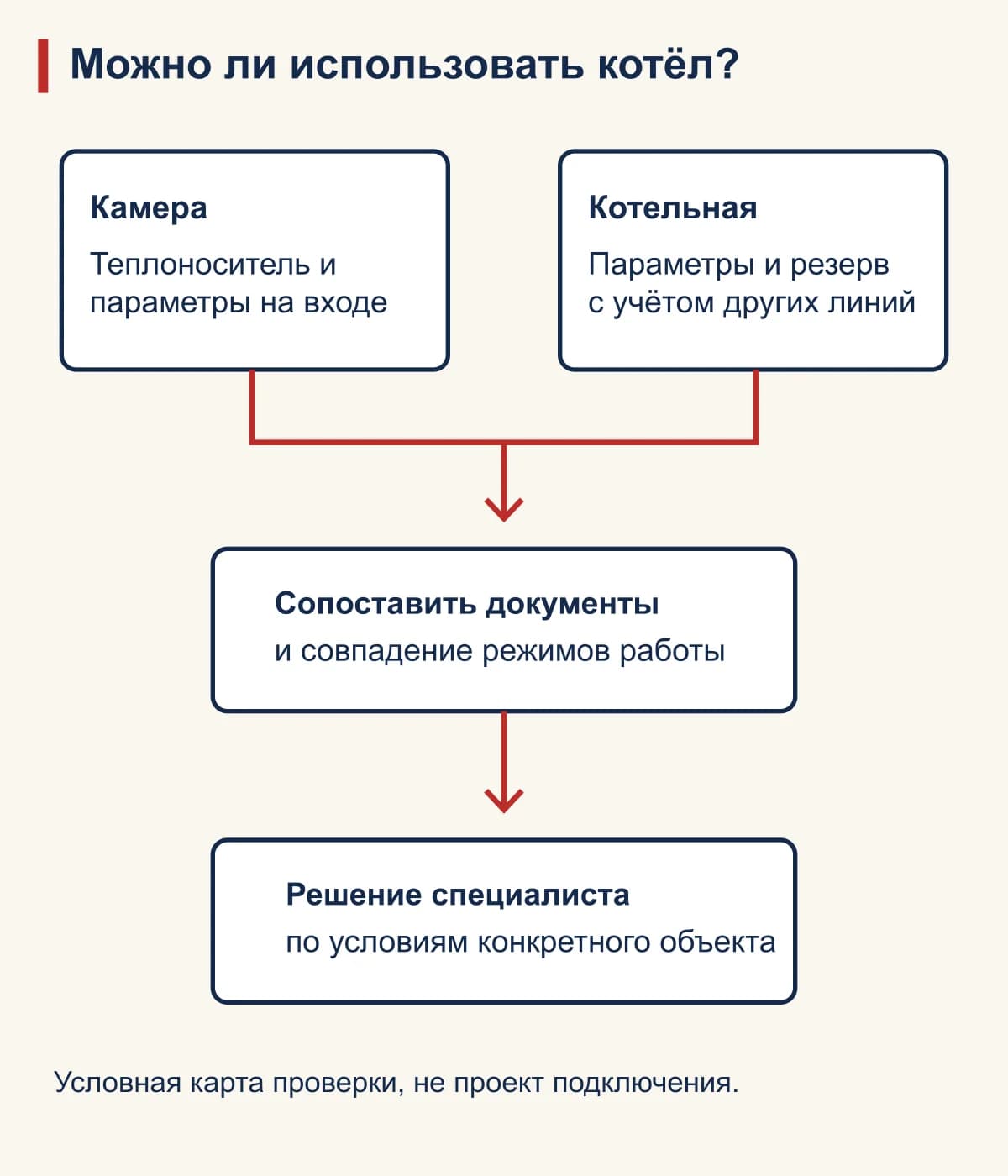

Можно ли использовать существующий котёл
Такой вариант стоит рассмотреть, когда у предприятия есть подтверждённые документы на источник, доступный резерв и схема действующих потребителей. Инженеру понадобятся рабочие параметры источника и требования камеры в сопоставимых единицах и в одних точках измерения. Также нужно учесть путь между ними, оборудование подключения и режимы совместной работы.
Если существующего источника недостаточно или параметры не совпадают, обсуждают отдельное оборудование либо изменение схемы. Решение принимают после проверки объекта: по названию оборудования нельзя гарантировать совместимость. Подключение и настройку выполняют профильные специалисты по проекту и документации изготовителей.
Какие исходные данные передать для подбора
- Модель камеры или техническое задание на её покупку; число камер и план расширения.
- Тип требуемого теплоносителя и его параметры на границе подключения по документам камеры.
- Потребность по этапам цикла, возможное совпадение циклов и часы работы.
- Данные имеющегося источника и других потребителей, если планируется общее теплоснабжение.
- Доступное топливо, электроснабжение, вода, помещение и предполагаемое расположение оборудования.
- Границы поставки камеры и перечень вопросов, на которые производитель ещё не ответил.
Эти сведения помогают обсуждать исполнение оборудования предметно. Расход топлива, мощность и стоимость проекта нельзя надёжно определить только по объёму камеры или её названию.

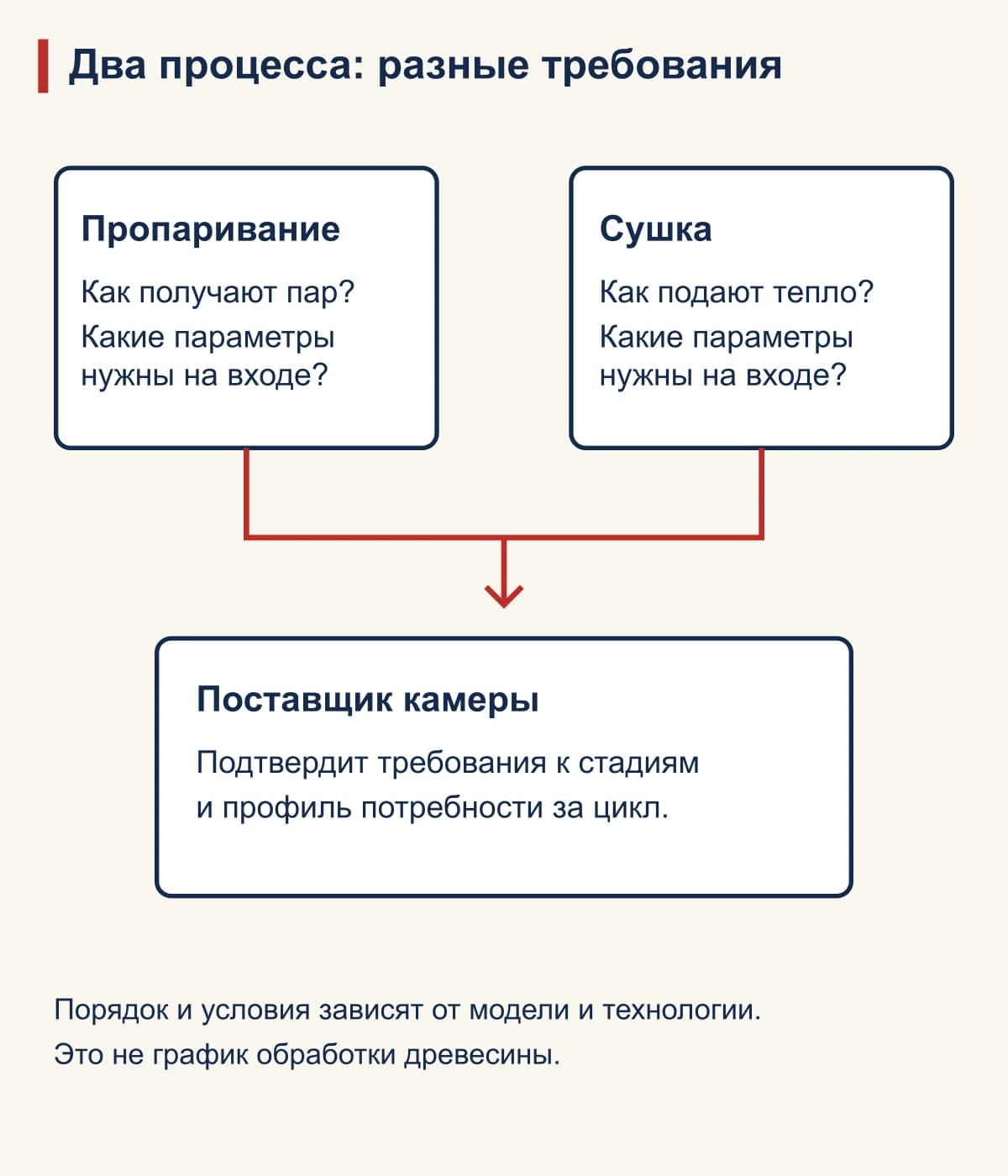

Если камера совмещает пропаривание и сушку
У совмещённой камеры стадии могут предъявлять разные требования к источнику. Уточните их отдельно и попросите показать график нагрузок для полного цикла. Если задача предприятия только в выборе источника для сушильной камеры, начните с руководства по источнику тепла для сушки древесины. Для пропаривания ключевой дополнительный вопрос — как именно в данной камере получают и распределяют пар.
При запросе коммерческого предложения полезно разделить три границы: что входит в камеру, что поставляется с источником и кто отвечает за соединяющий их контур. Если для разных стадий нужны разные среды или узлы, их состав должен быть явно подтверждён изготовителями. Совмещённое название камеры само по себе не доказывает, что один источник и одна схема подходят обеим стадиям.
Для предварительного обсуждения соберите паспорт камеры и график её потребности. Если изготовитель предусмотрел внешнюю подачу пара, можно изучить парогенераторы RIEXPO серии Р. Если камера принимает тепло через промежуточный контур, обсудите с изготовителем допустимую среду и параметры; при соответствующем задании отправной точкой могут быть водогрейные котлы серии K или термомасляные котлы серии M. Название теплоносителя ещё не подтверждает пригодность конкретного исполнения.
Выбираете источник для камеры? Передайте в RIEXPO исходные данные для подбора: модель камеры, подтверждённые требования к среде и параметрам на входе, график циклов и сведения о действующем источнике. Отдельно отметьте неизвестные условия, которые предстоит согласовать с изготовителем камеры и проектировщиком.
Частые вопросы
Подойдёт ли любой парогенератор?
Нет универсального ответа. Сопоставьте требования конкретной камеры, допустимые параметры и режимы источника; совместимость подтверждается до заказа.
Можно ли взять тепло от существующей котельной?
Это возможно рассматривать при наличии подходящего теплоносителя и подтверждённого ресурса, но окончательное решение зависит от нагрузок и проекта подключения.
Нужен ли отдельный источник на каждую камеру?
Не обязательно: варианты общей и раздельной схемы оценивают по совпадению циклов, надёжности, расстояниям и требованиям производства.
