Автоклав для обработки резинотехнических изделий выбирают вместе с технологией производства. Источник тепла должен соответствовать именно его исполнению и графику работы, а не только названию «вулканизация». До запроса котла или парогенератора полезно выяснить, какая среда требуется аппарату, какие условия указаны на границе подключения и входит ли источник в комплект.
Эта статья помогает собрать исходные данные. Она не задаёт параметры вулканизации, не объясняет работу с сосудом под давлением и не заменяет проект, паспорт и требования предприятия к безопасности.
Сначала уточните исполнение автоклава
Изготовитель OLMAR описывает разные варианты для своих автоклавов: прямую подачу пара, косвенный нагрев с использованием пара или термального масла и электрический нагрев. В другом исполнении один аппарат может поддерживать более одного способа. Это примеры конкретного производителя, а не перечень возможностей любой машины.
Изготовитель Akarmak также перечисляет разные способы нагрева своих вулканизационных автоклавов, включая пар и термомасло. Вопрос к поставщику — какой вариант предусмотрен в конкретном предложении и где проходит граница внешнего контура. Описание изготовителя не подтверждает совместимость с котлом RIEXPO или наличие поставки на конкретную площадку.
В качестве примеров применения этот изготовитель называет обработку резиновых покрытий валков, изготовление шлангов и уплотнений. Это помогает отличить задачу предприятия РТИ от пищевой стерилизации или производства газобетона, но не означает одинаковые требования к теплу для всех этих изделий.
Для российской площадки также полезно проверить документацию на предлагаемое исполнение. В каталоге Курганхиммаша перечислены вулканизационные автоклавы различных конструкций, в том числе с рубашкой и со змеевиками. Это примеры из каталога конкретного изготовителя, а не подтверждение наличия этих моделей сегодня или их совместимости с источником RIEXPO. Попросите поставщика указать для выбранного аппарата, где именно проходит греющая среда и какие условия требуется обеспечить на границе подключения.
Запросите у поставщика автоклава:
- модель, предусмотренный способ нагрева и состав поставки;
- тип и требуемые параметры теплоносителя на границе подключения;
- потребность в тепле или паре по этапам цикла и условия, при которых она указана;
- перечень необходимых ресурсов и внешних систем;
- документы, по которым специалист должен проверить совместимость источника.
Если аппарат уже установлен, приложите документацию фактического исполнения и историю существенных изменений. Не предполагайте, что конструкцию можно перевести на другую среду только потому, что такая возможность есть у другой модели.
Автоклавы применяют и в других производствах. Например, пароснабжение автоклава газобетона и источник пара для консервного автоклава рассматривают другие аппараты и материалы. Требования к ним нельзя переносить на производство РТИ без документации выбранного оборудования.

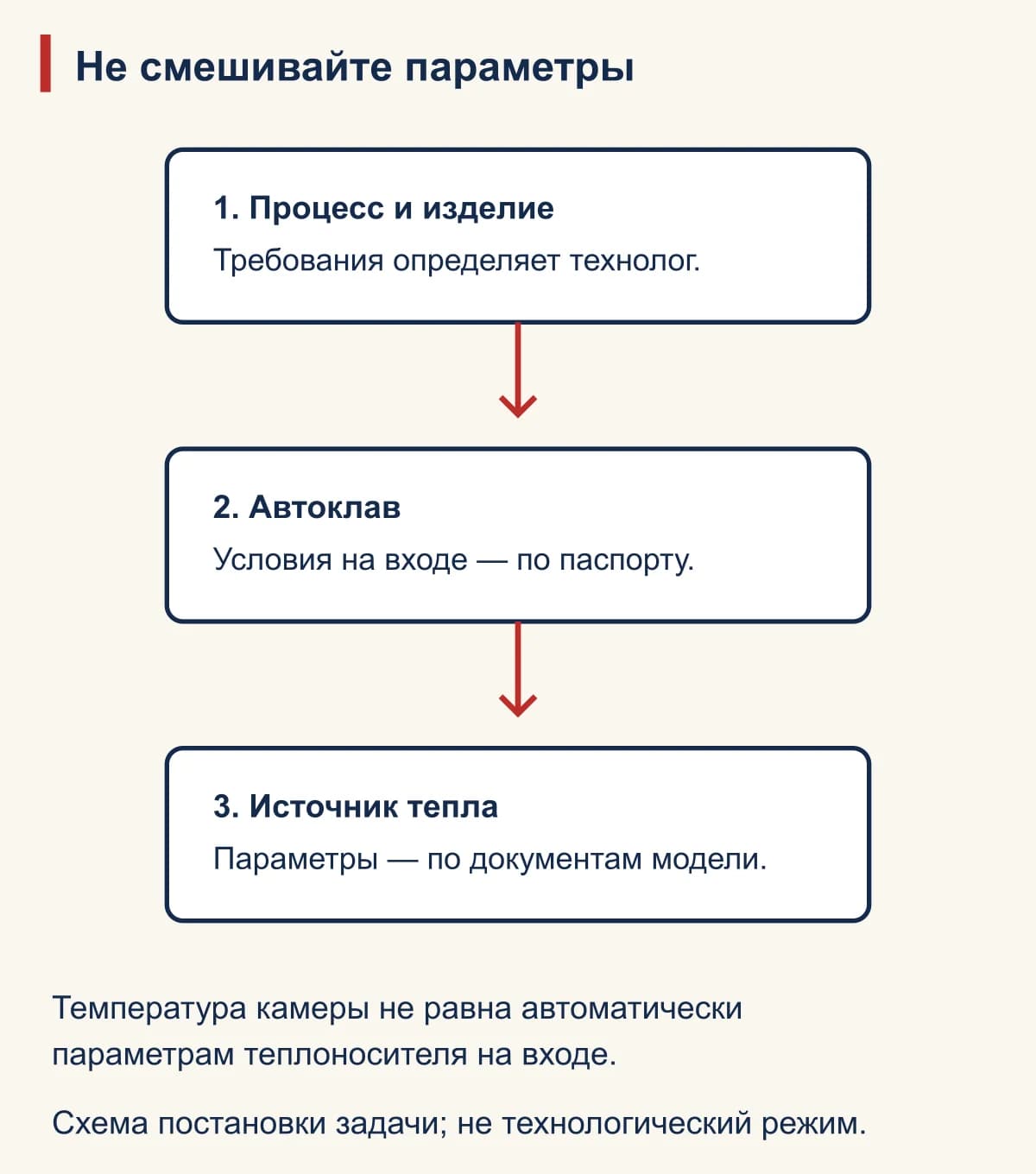

Разделите требования процесса и источника
Технолог предприятия определяет задачу для изделия и процесса, а изготовитель автоклава подтверждает требования к аппарату и подключению. Для поставщика источника важны не только максимальная температура или размер камеры, но и подтверждённые параметры теплоносителя, точка их задания, загрузки и продолжительность этапов.
Температура внутри камеры и параметры теплоносителя у аппарата — разные сведения. Их нельзя приравнивать без данных об исполнении и условиях работы. Если параметр давления приведён в документах, укажите также его вид, единицы и точку, к которой он относится; сопоставление выполняют специалисты.
Например, OLMAR описывает для косвенного нагрева своих автоклавов теплообменник с паром или термомаслом и отдельную подачу сжатого воздуха для создания давления. Это означает, что давление в камере в таком исполнении нельзя автоматически принимать за требуемое давление пара на входе в теплообменник. По прямому нагреву и другим моделям нужны отдельные документы; описанный пример не является схемой подключения или разрешением менять среду в аппарате.
Для своих исполнений OLMAR также описывает прямую подачу пара, при которой давление может быть связано с параметрами пара либо создаваться независимо сжатым воздухом. Поэтому даже при словах «прямой пар» нужно уточнить у изготовителя, как устроено конкретное исполнение и какие условия заданы в точке подачи. Эти примеры не устанавливают технологический режим для другого оборудования.
Не переносите режим с другого изделия или чужой установки. Если требований пока нет, отметьте это как открытый вопрос и запросите задание у изготовителя автоклава.
Как учесть партии и другие потребители
Составьте график: когда аппарат запускается, сколько длится цикл и как часто он повторяется. Если автоклавов несколько, отметьте возможное совпадение их работы. Добавьте другие линии, использующие тот же источник тепла, а также подтверждённые планы расширения.
Для действующего объекта полезны сведения о существующем источнике и его режимах. Записи измерений передают с датой, точкой и условиями работы; паспортные и предполагаемые данные обозначают отдельно. Средний расход за смену и номинальная мощность источника не объясняют всю картину потребления в отдельные этапы.
Попросите специалистов сравнить существующее теплоснабжение и отдельный источник для новой линии по одной производственной задаче. Если важна работа при остановке основного источника, определите это отдельным сценарием: второй агрегат сам по себе не подтверждает резерв. Подробнее — в материале о резерве источника тепла.

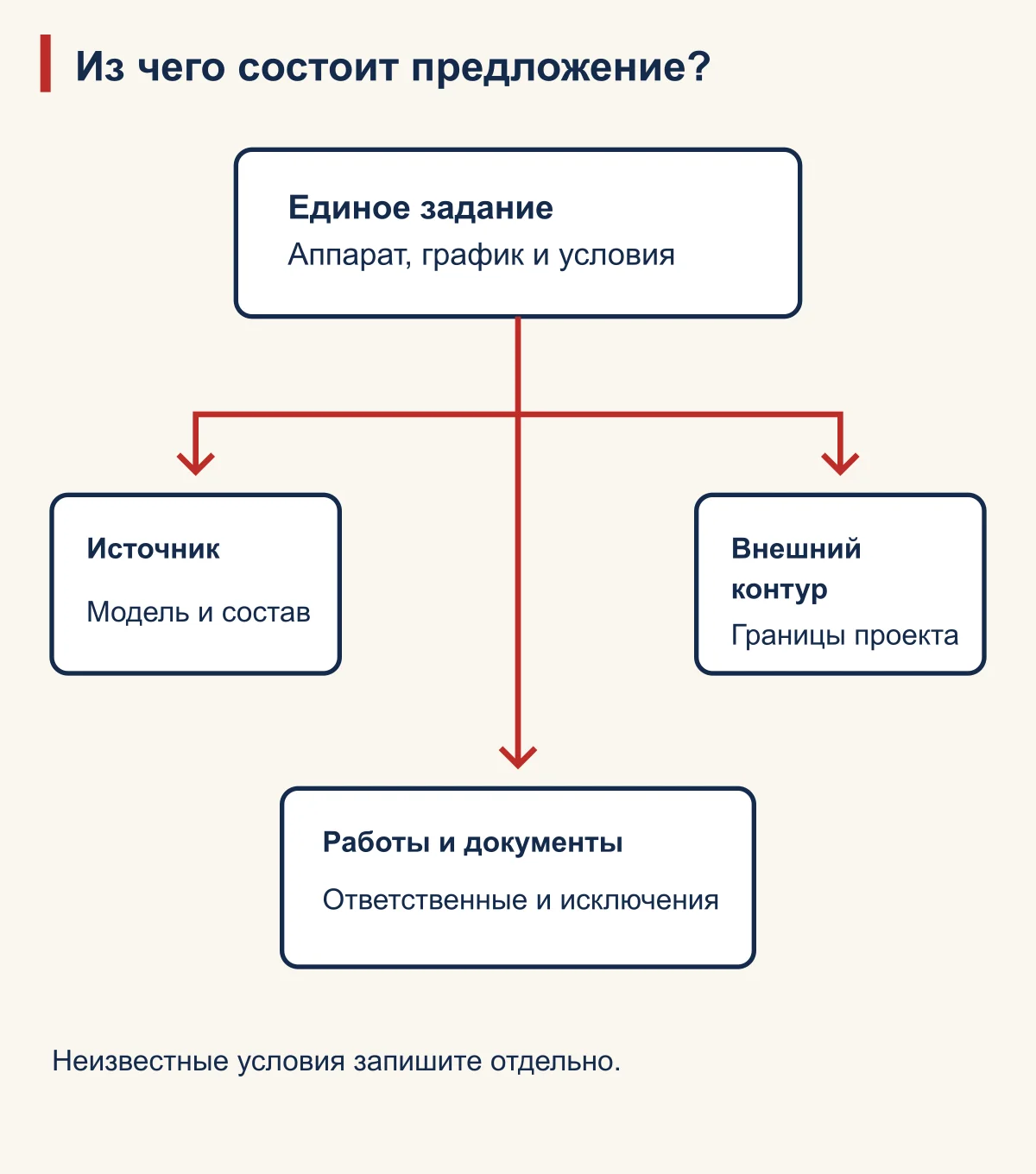

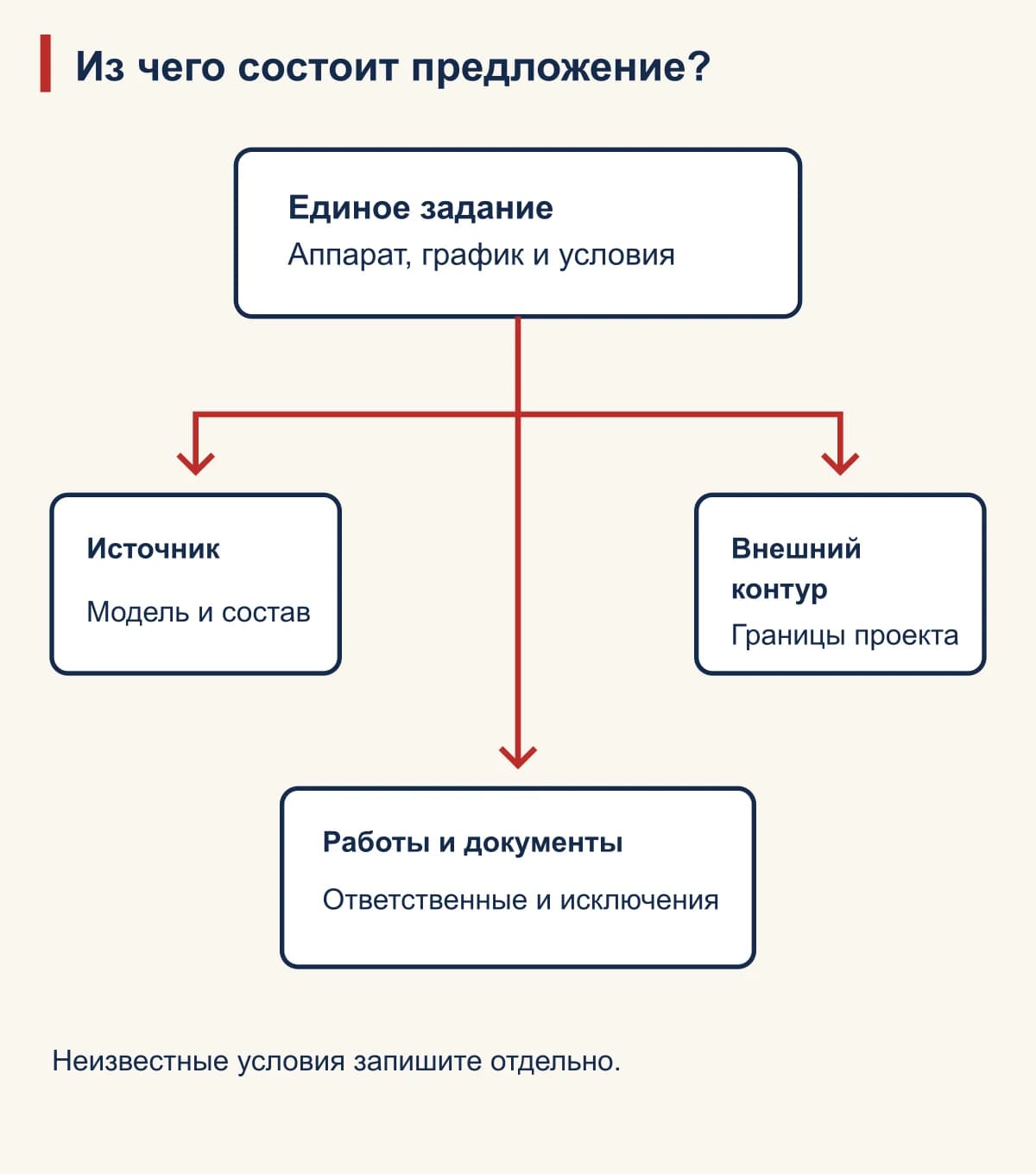

Что включить в запрос на предложение
| Раздел задания | Что подготовить |
|---|---|
| Аппарат | Модель, паспорт, способ нагрева, границы подключения |
| Процесс | Согласованные технологом требования и график партий |
| Теплоноситель | Требуемые условия на входе и источник этих данных |
| Существующая система | Документы оборудования, другие потребители, известные ограничения |
| Площадка | Доступное топливо, вода, электроснабжение и место |
| Поставка | Что входит в предложение и кто отвечает за внешний контур |
В каталоге парогенераторов RIEXPO серии Р указано максимально допустимое давление 0,05 МПа. Эта характеристика не подтверждает применимость серии к выбранному автоклаву: необходимо сравнить требования потребителя и паспорт конкретного исполнения. При иных требуемых условиях совместимость может отсутствовать.
Например, ZVU Engineering указывает для своих автоклавов стандартный диапазон рабочего избыточного давления 3–10 бар и поясняет, что в варианте прямого парового нагрева давление создаётся паром. Это пример оборудования другого производителя, а не универсальное требование к автоклавам. Параметры камеры и максимальное давление источника заданы для разных устройств: для конкретного исполнения нужно уточнить вид давления, точку измерения и требования к источнику. Для непрямого нагрева давление камеры само по себе не определяет давление пара на теплообменнике; опубликованные значения не подтверждают совместимость серии Р.
В описанном ZVU варианте непрямого нагрева давление в камере создаётся воздухом, азотом или их смесью, а тепло подводится отдельно. Поэтому в задании полезно раздельно указать среду для давления в камере и теплоноситель нагревательного контура. Не определяйте требования к компрессору, газовой системе или источнику тепла по названию процесса: их устанавливает изготовитель конкретного аппарата и проектировщик.
Если рассматривается термомасляный контур, сначала уточните, предусмотрен ли он изготовителем аппарата. Каталог серии M можно использовать для первичного обсуждения источника; совместимость с конкретным автоклавом и состав системы подтверждаются отдельно.
Для первичного обсуждения подготовьте модель автоклава, требования его изготовителя и график работы. В обращении к RIEXPO укажите известные данные и отдельно отметьте то, что пока не подтверждено.
Частые вопросы
Достаточно ли знать объём автоклава?
Нет. Нужны требования к теплоносителю, график, состав аппарата и условия площадки.
Можно ли использовать имеющийся пар?
Это вопрос для проверки по паспорту аппарата, доступным параметрам сети и одновременной нагрузке других потребителей. Близость трубопровода не является подтверждением.
Подойдёт ли один режим для разных изделий?
Технологические условия определяются для конкретного производства и оборудования. Статья не назначает режимы обработки.
Источники
- OLMAR: варианты нагрева и области применения автоклавов вулканизации.
- RIEXPO: парогенераторы серии Р.
- ZVU Engineering: автоклавы для вулканизации. Пример разных способов нагрева и давления для оборудования производителя.
- Курганхиммаш: каталог автоклавов. Примеры конструкций из каталога; актуальное исполнение и требования проверяют по документам поставки.
- Akarmak: вулканизационные автоклавы. Пример вариантов нагрева оборудования производителя, не подтверждение совместимости.
