Что означает «маслонагревательный котёл»?

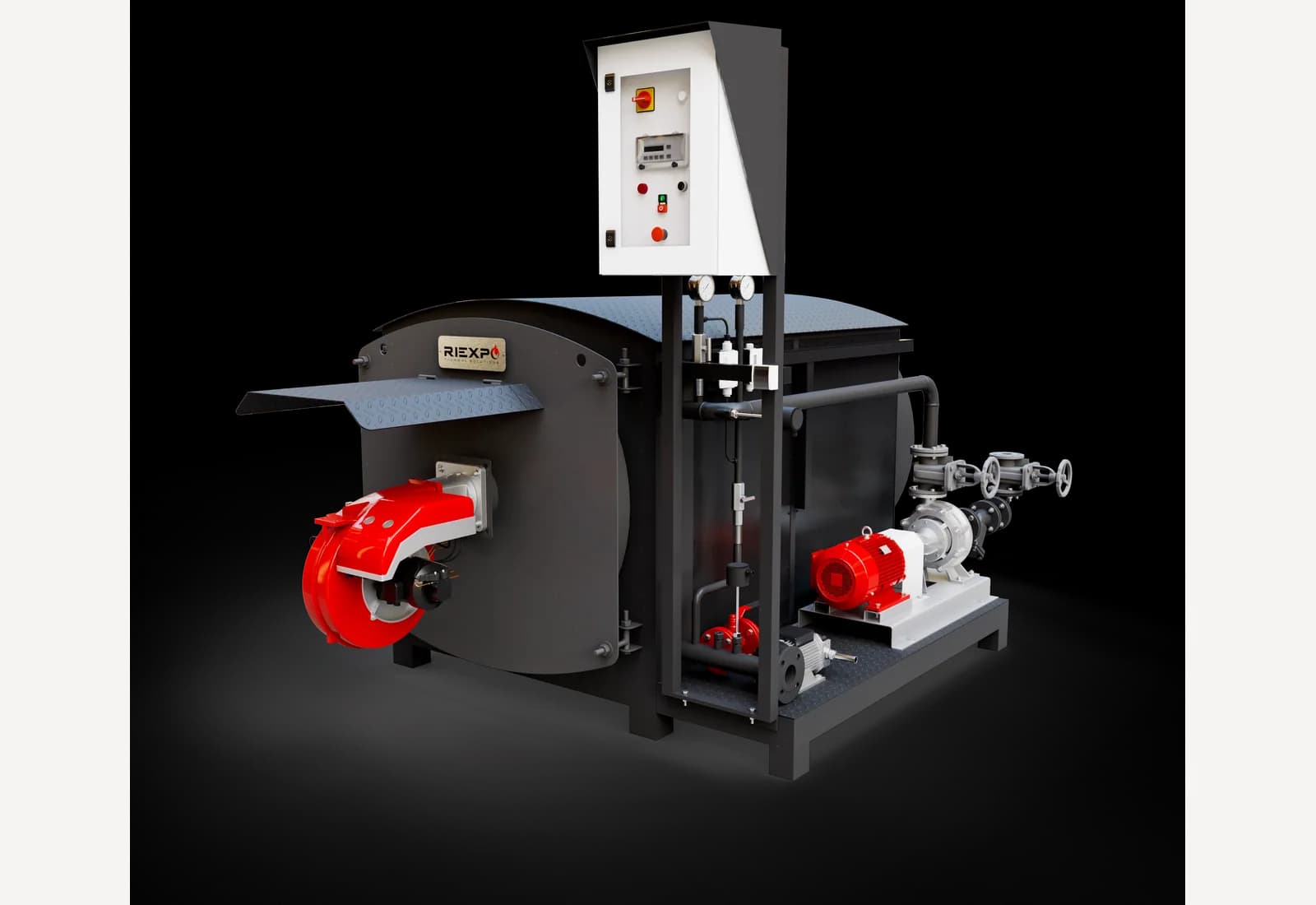

Маслонагревательный котёл и термомасляный котёл серии M — два названия одного оборудования RIEXPO. Масло здесь служит теплоносителем. Его название не означает, что котёл обязательно сжигает масло: топливо горелки и жидкость циркуляционного контура выполняют разные задачи.
Для заказа важно разделить эти две позиции. В исходных данных отдельно указывают доступное топливо и выбранный теплоноситель. Если предприятие заменяет существующий агрегат, полезнее передать паспорт оборудования и сведения о контуре, чем искать модель только по похожему названию.
RIEXPO объединяет оба названия в карточке серии M. Различие названий само по себе не означает различие технологии нагрева.
Начните с потребителей тепла
Подбор начинается с оборудования, которое получает тепло. Для каждого потребителя фиксируют рабочую температуру, необходимую нагрузку и график включения. Эти данные показывают, какую задачу должна решать система: разогреть холодное сырьё, поддерживать температуру или обслуживать несколько процессов одновременно.
Например, нагрев ёмкости после простоя и поддержание температуры уже прогретого содержимого — разные режимы. Даже если оборудование одно, запрос «нужен котёл для ёмкости» не раскрывает различие. Укажите массу и свойства продукта, состояние перед запуском и допустимое время разогрева. Расчёт по этим данным выполняют для конкретного процесса.
Паспортную мощность котла не стоит считать готовым ответом на все режимы. В техническом задании отдельно описывают обычную работу, пик и остановку. Если часть сведений ещё неизвестна, отмечают пробелы; произвольный запас не заменяет расчёт.
Какие температуры передать для подбора?
Нужны температура продукта или процесса, требуемые параметры теплоносителя у потребителя и ожидаемый режим возврата. Это разные величины. Нагреватель передаёт тепло через контур и теплообменную поверхность, поэтому температура масла на выходе котла сама по себе не описывает результат в технологическом аппарате.
В действующей системе к заданию добавляют измеренные параметры и схему трубопроводов. Указывают, где установлены датчики и при какой нагрузке получены показания. Запись «температура недостаточная» без точки измерения и режима не позволяет отделить проблему источника тепла от проблемы теплообмена.
Пределы оборудования и масла проверяют по документации конкретного исполнения. Повышать заданную температуру без проверки контура нельзя: статья не задаёт уставки защит и не заменяет инструкцию эксплуатации.
Масло подбирают вместе с контуром
Название «термальное масло» не определяет пригодность любой жидкости для любого котла. Перед подбором передают марку теплоносителя и техническую документацию поставщика. Для действующей установки также нужны сведения о состоянии масла и его обслуживании.
Насос, расширительный бак, трубопроводы и потребителей рассматривают как части одной системы. Их параметры должны соответствовать теплоносителю и режимам установки. В этой статье нет универсального объёма бака, диаметра трубы или настройки насоса: перенос таких чисел между разными объектами требует отдельной проверки.
Подробности обвязки вынесены в отдельный материал. Его используют вместе с руководством серии M, а не как готовую монтажную схему. Если меняется потребитель, трасса или масло, прежние исходные данные также нужно пересмотреть.
Чем жидкая циркуляция отличается от конденсационного нагрева?
Babcock Wanson описывает термомасляную систему как нагреватель с трубопроводами подачи и возврата: в описанном штатном процессе жидкий теплоноситель не меняет агрегатного состояния. Spirax Sarco объясняет другой принцип — пар отдаёт тепло при конденсации на более холодной поверхности. Это различие способов передачи тепла, не сравнение двух взаимозаменяемых моделей котла.
Высокая температура источника сама по себе не определяет результат в продукте. Изготовитель потребителя должен подтвердить среду и условия работы теплообменной части. Для жидкостного исполнения рассматривают требования к подаче и возврату; для конденсационного парового — требования к пару и условиям обращения с образовавшимся конденсатом. Эта таблица не назначает схему подключения.
| Предмет сравнения | Жидкий теплоноситель | Конденсационный нагрев паром |
|---|---|---|
| Передача тепла | Циркулирующая жидкость передаёт тепло и возвращается в контур | Пар отдаёт тепло при конденсации; образуется конденсат |
| Документы потребителя | Допустимая жидкость, требования к подаче и возврату | Требования к пару и условиям работы с конденсатом |
| Что не доказывает пригодность | Только название масла или предельная температура котла | Только производительность источника в кг/ч |
Когда сравнивать масло, воду и пар?
Сначала проверяют, какой теплоноситель нужен технологическому потребителю. Если аппарат рассчитан на пар, замену на масляный нагрев рассматривают вместе с изготовителем аппарата. Если объекту требуется горячая вода, исходную задачу сопоставляют с водогрейным оборудованием.
Подача среды в теплообменную часть и её непосредственное поступление в технологический процесс — разные задачи. Если аппарат принимает пар непосредственно в процесс, выясните его роль по документации. Не подменяйте этот вопрос подбором более горячего источника. Для камеры ЖБИ установите способ обработки; для битумного резервуара — исполнение нагревательной части.
При сравнении предложений используйте одинаковые требования потребителя, состав вспомогательного оборудования, доступное топливо и границы поставки. Если изготовитель аппарата подтвердил только один способ нагрева, второго допустимого варианта пока нет. Перевод паровой рубашки на масло или изменение штатных защит этот материал не разрешает.
Универсальной экономии от перехода на масло здесь не обещаем. Чтобы оценить затраты, нужны данные конкретного производства. Формулировка «выгоднее пара» без этих данных не доказывает ни меньший расход топлива, ни окупаемость замены.
Что подготовить для запроса комплектации
Для первого обсуждения достаточно собрать сведения, которые уже есть у технолога и службы эксплуатации. Не требуется самостоятельно назначать неизвестные технические параметры. Отдельный список недостающих данных помогает понять, что ещё необходимо получить до окончательного подбора.
К запросу приложите схему существующего контура, если оборудование меняют или добавляют к действующей системе. Отметьте, какие узлы сохраняются. Для новой установки опишите площадку и потребителей: это позволяет обсуждать состав поставки и подключения без предположения, что котёл включает всё оборудование объекта.
Pirobloc отдельно перечисляет в своей системе нагреватель, циркуляционные насосы, расширительный бак, арматуру, измерение и управление. Это пример другого производителя, не подтверждённый комплект RIEXPO. Попросите разделить предложение на источник, внешние узлы, сохраняемое оборудование и предусмотренные проверки. Отсутствие позиции в предложении не доказывает, что она не нужна.
- Потребители: назначение аппаратов и их техническая документация.
- Нагрузка: обычный режим, пик, одновременность и условия разогрева.
- Температуры: процесс, подача и возврат с точками измерения.
- Теплоноситель: марка, документация и состояние действующего масла.
- Площадка: топливо, размещение, трассы и ограничения подключения.
- Границы поставки: какие насосы, баки, арматура и автоматика уже есть.
Вопросы перед заказом
Можно ли получить цену только по мощности? По мощности можно начать обсуждение модельного ряда. Для сопоставимой стоимости нужен согласованный состав поставки; иначе предложения могут включать разные узлы.
Можно ли оставить имеющееся масло? Название жидкости и опыт прежней эксплуатации сами по себе не подтверждают её пригодность для новой установки. Передайте документацию и сведения о состоянии теплоносителя для проверки совместимости.
Нужно ли менять весь контур при замене котла? Этот материал не определяет объём переделок. Он зависит от сохранившегося оборудования, нового режима и результатов проверки схемы. Список сохраняемых узлов помогает обсуждать замену предметно.
Основа — каталог RIEXPO и руководство серии M с насосами RY/WRY. Материал помогает подготовить исходные данные; он не задаёт монтажные размеры, уставки защит или нормативные исключения. Названия «маслонагревательный» и «термомасляный» используются как синонимы серии M.
