Когда несколько потребителей включаются одновременно, давление у оборудования может снизиться, а технологический цикл — затянуться. Само по себе это не доказывает, что нужен более мощный котёл: причина может быть в графике потребления, ограничениях распределительной сети или других особенностях системы. До заказа полезно сопоставить реальную нагрузку с возможностями источника и сети.
Начните с графика, а не с одной цифры
Для каждого потребителя соберите паспортные данные, расход и требуемое давление пара в точке подключения. Отметьте время запуска, длительность и повторяемость цикла, а также потребителей, работающих одновременно. Если прямых измерений пока нет, обозначьте расчётные или паспортные значения и согласуйте со специалистом, что нужно измерить.

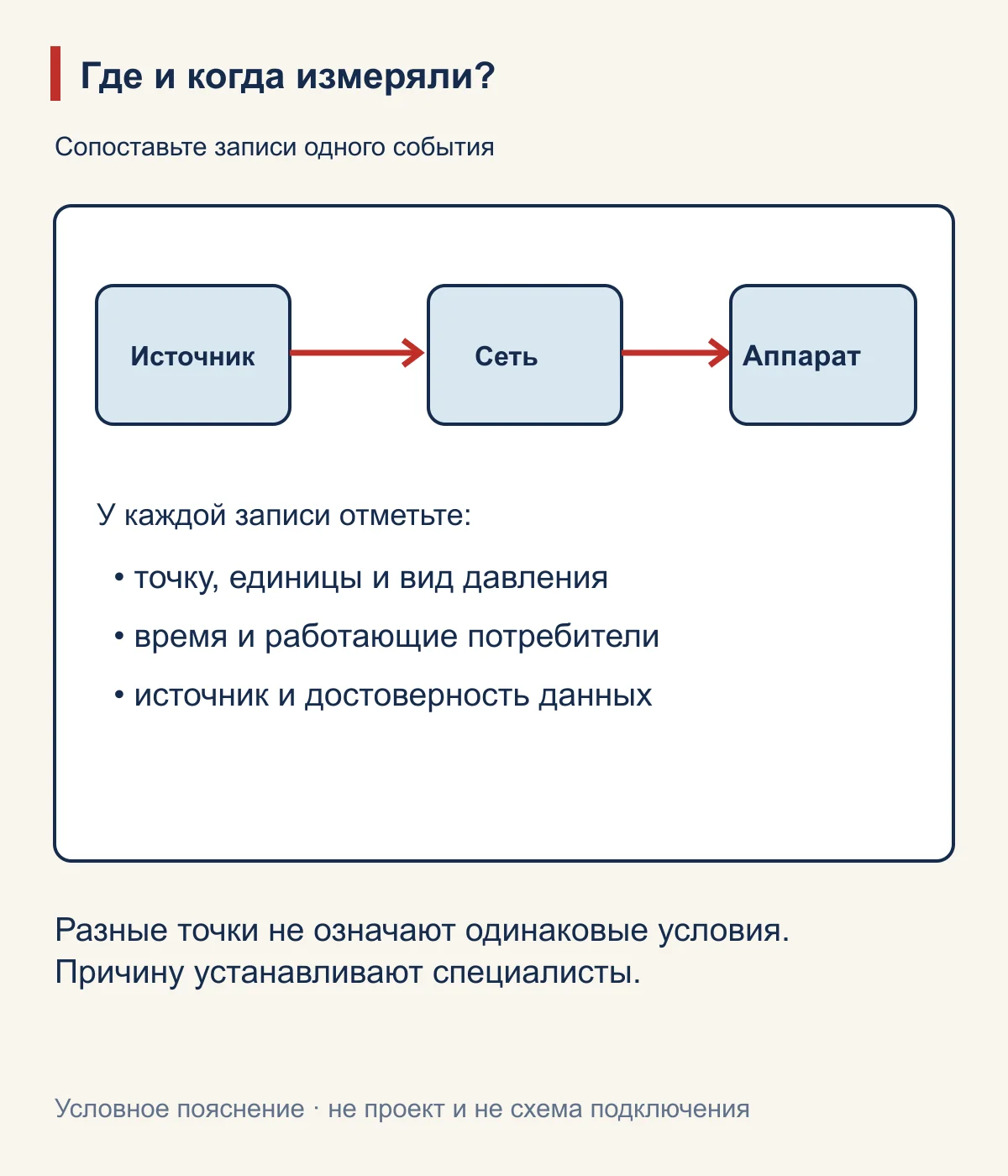

Зафиксируйте давление и расход в характерные периоды у источника и у потребителей, а также сведения об ограничениях сети и качестве пара. По одному среднему расходу за смену нельзя определить величину кратковременного пика. При этом нельзя автоматически считать все паспортные максимумы одновременными.
Для первичного обсуждения удобно собрать данные в одной таблице — по архиву действующих приборов и производственному журналу, если они есть:
| Что записать | Что поможет понять |
|---|---|
| Дата, время начала и окончания события, работающая смена | Как часто и сколько длится повышенная нагрузка |
| Какие аппараты работали и на каком этапе цикла | Какие потребители могли совпасть по времени |
| Давление у источника и у потребителя: значение, единица и точка измерения | Где наблюдается изменение; отдельно укажите, абсолютное оно или избыточное, если это известно |
| Расход, единица, интервал усреднения и источник значения | Различить измеренный расход, паспортную величину и расчётную оценку |
| Доступная выработка источника и обычная нагрузка между пиками | Есть ли данные для оценки восстановления запаса |
Неизвестные поля оставьте пустыми и отметьте, откуда получены значения; не заменяйте их нулями. Время и интервал записей должны позволять увидеть само событие: среднее за час может скрыть короткое изменение. Установку приборов и дополнительные измерения поручают специалистам предприятия.
Для оценки сети передайте проектировщику не только расход, но и схему трассы: длины и диаметры участков, арматуру, точки изменения направления и известные ограничения давления у аппаратов. Сопоставьте сведения для обычной работы и подтверждённого пика. В справочной таблице Spirax Sarco для подбора паропровода расход, диаметр трубы и допустимое падение давления рассматриваются вместе. Таблица относится к указанным в ней условиям и единицам; её нельзя использовать как готовый расчёт российской сети или доказательство причины падения давления на объекте.

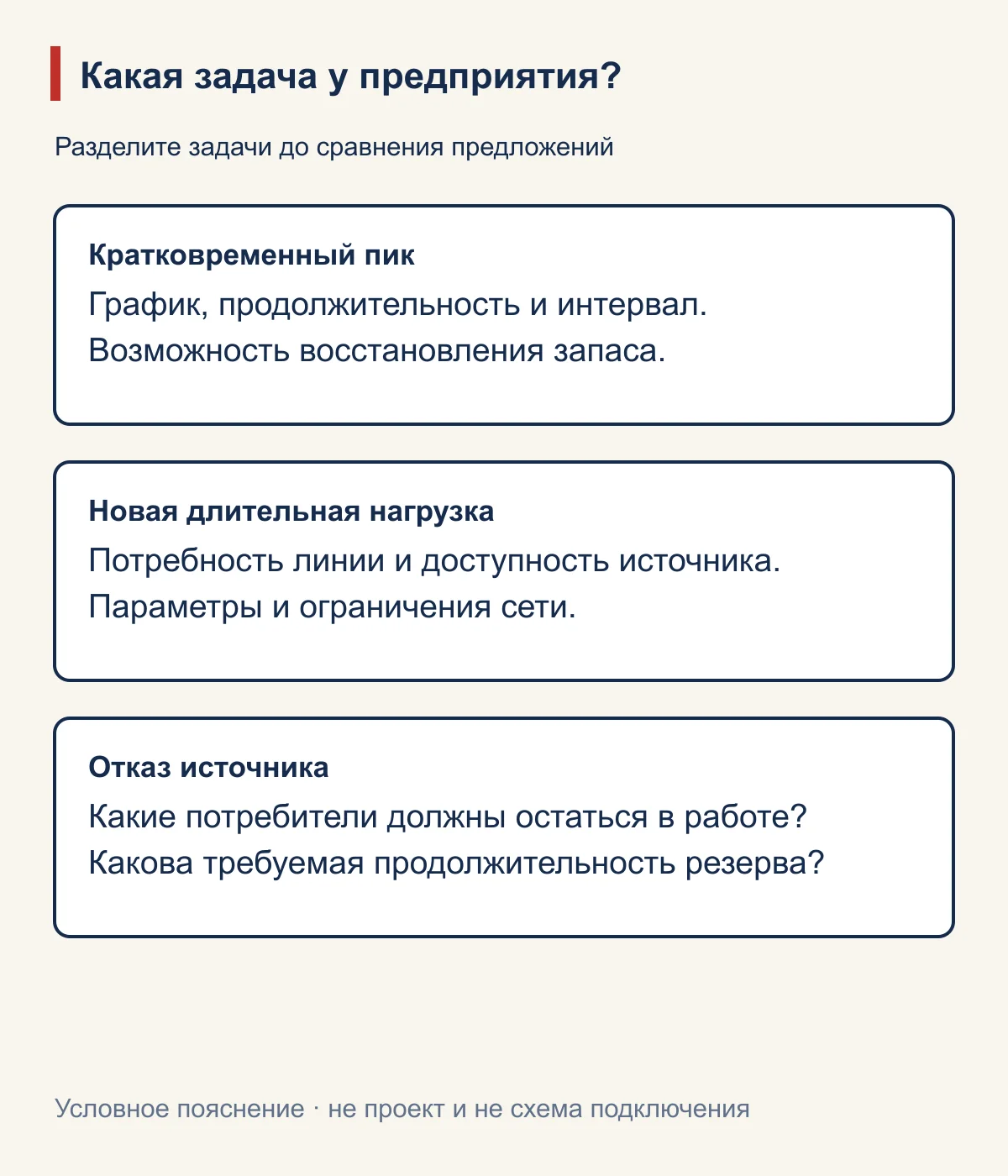

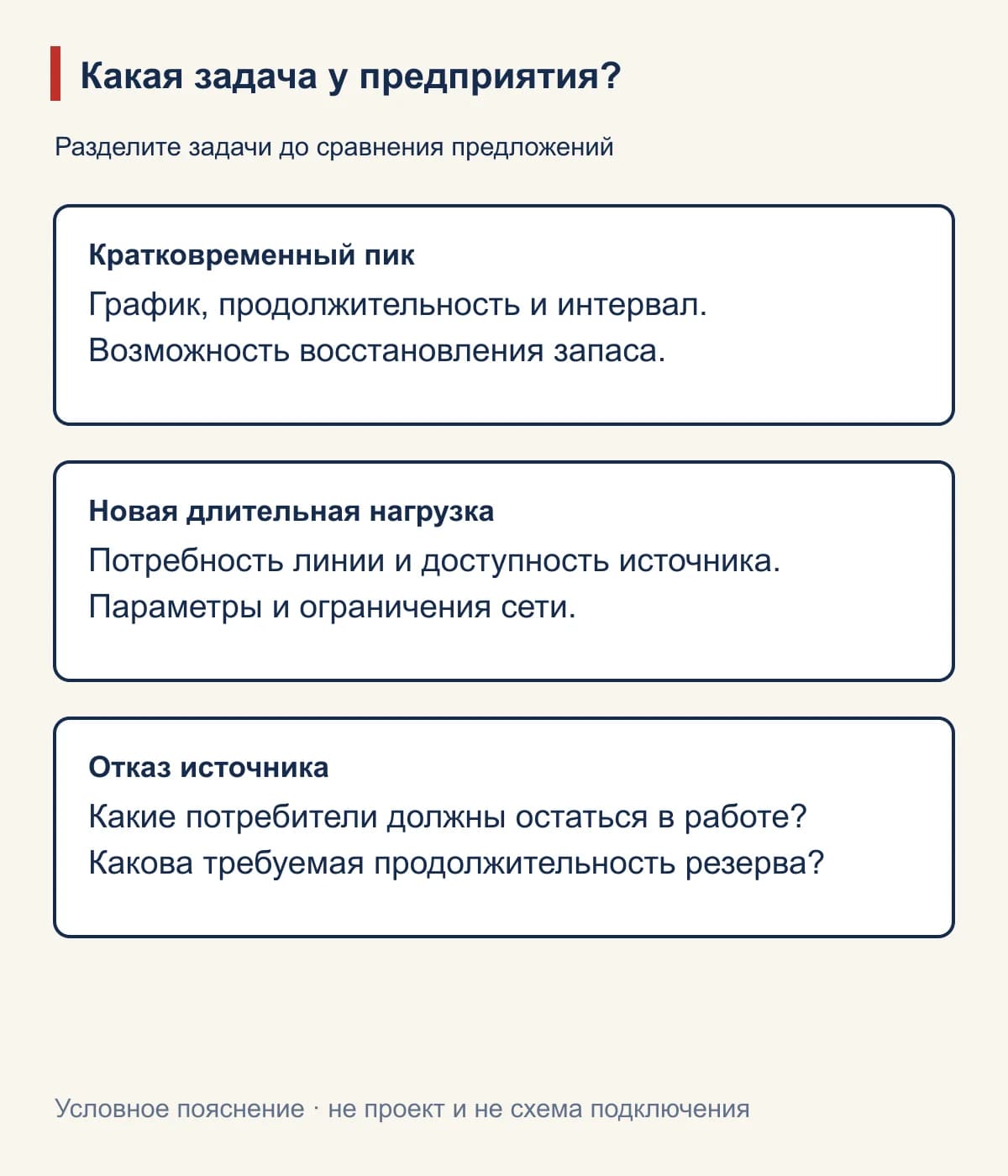

Какие варианты можно сравнить
Разнести пуски во времени. Это стоит обсудить, если технологический процесс допускает изменение графика. Решение проверяют вместе с технологом: снижение одновременной нагрузки не должно нарушать выпуск и требования процесса.
Рассмотреть накопитель пара. Для описанного Spirax Sarco варианта накопитель отдаёт запас при кратковременном повышении потребности и пополняется в период меньшего расхода. Для повторения циклов нужны подходящий интервал и доступная производительность источника между пиками. Подбор зависит, в частности, от графика и допустимых параметров давления; без расчёта нельзя обещать, что накопителя хватит для конкретной линии.
Российский изготовитель «Стальтех» также описывает свои паронакопители как оборудование для пикового спроса. В его описании накопление связано с нагревом воды, а отдача — с образованием пара при снижении давления. Это объяснение устройства конкретного типа, а не доказательство того, что любой резервуар решит проблему линии. Давление на выходе при разряде и возможность восстановления запаса должны соответствовать заданию и подтверждаться расчётом.
Обсудить дополнительный источник. Он может рассматриваться, когда изменяется длительная потребность производства или нужна иная конфигурация снабжения. Параметры пара, топливо, вода, место и схема подключения уточняются по документации и проекту. Дополнительный аппарат не становится резервом автоматически: нужно отдельно определить, какие потребители должны работать при отказе основного источника и как будет организовано переключение.
Эти варианты решают разные задачи. Накопитель для кратковременного пика не следует заранее считать заменой источника при его длительной недоступности. Выбор оборудования и защитных устройств выполняют профильные специалисты по проекту и паспортам; самостоятельно менять настройки и подключение по статье нельзя.
| Что хочет выяснить предприятие | Что обсудить со специалистом | Что ещё нужно подтвердить |
|---|---|---|
| Можно ли уменьшить совпадение нагрузок | Изменение графика пусков | Допустимость для технологического цикла и выпуска |
| Можно ли покрыть короткий повторяющийся пик | Накопитель и работу источника между пиками | Условия зарядки и отдачи, давление и достаточность запаса по расчёту |
| Хватит ли пара при длительном росте потребления | Производительность источника и ограничения сети | График нагрузки, потери, топливо, воду и параметры потребителей |
| Как сохранить работу при отказе | Отдельное задание на резервирование | Приоритетные потребители, требуемое время работы и проект переключения |
Таблица помогает сформулировать вопросы к проектировщику; она не выбирает решение без исходных данных. Комбинации вариантов тоже рассматривают по конкретной площадке.
Как сравнить повторяющиеся пики
Предприятие может наблюдать падение давления, например, при запуске двух аппаратов в одну смену. Сначала важно выяснить, происходит ли оно только во время одновременного запуска или сохраняется при обычной работе, а также сопоставить данные в разных точках сети. Это условный пример, не описание объекта RIEXPO и не диагноз.
В журнале события полезно отдельно указать последствия для производства: был ли прерван цикл, снизилась ли производительность, возникли ли замечания к продукту или остановилось оборудование. Если последствий не наблюдали, так и запишите; если сведения отсутствуют — отметьте это. Такие записи помогают оценить задачу вместе с технологом, но не устанавливают причину отклонения и не заменяют обследование оборудования.
В предложении на решение попросите показать один и тот же подтверждённый график для всех вариантов: длительность пика, требуемые условия у каждого аппарата, интервалы между пиками и доступную производительность источника в эти интервалы. Если запас нельзя восстановить до следующего цикла, сравнение только по объёму накопителя будет неполным. Если повышенная нагрузка длительная, отдельно проверяют достаточность выработки источников и сети; заранее считать накопитель заменой котла нельзя.
В примере расчёта Spirax Sarco отдельно проверяют, успеет ли запас восстановиться до ближайшего следующего пика. Числа из этого примера относятся только к описанной системе; переносить их на свою площадку или назначать по ним оборудование нельзя.
Как не спутать расход и количество пара. В том же примере средняя потребность во время пика составляет 10 300 кг/ч, а источник принят с постоянной производительностью 5 000 кг/ч. При этих допущениях разница равна 5 300 кг/ч; за 30 минут это 2 650 кг пара. Это только оценка количества, которое нужно дополнительно подать за указанный интервал, а не объём сосуда и не расчёт установки. Для реальной площадки специалисту нужны измеренные графики, допустимые давления, потери и проверка восстановления запаса. Нельзя считать номинальную производительность фактически доступной во всех режимах без подтверждения.
Если пока известен только симптом у аппарата, полезно начать с руководства о падении давления пара у потребителя. Его задача — подготовить сведения для обследования. Здесь следующий вопрос: как после подтверждения графика нагрузок сравнить варианты решения.
При оценке последствий пиков отдельно проверьте требования к качеству пара у потребителя: изменение давления само по себе не описывает влажность и возможные загрязнения. Исходные данные для такой проверки собраны в руководстве о качестве технологического пара. Для молочного предприятия особенности потребителей и одновременной работы разобраны в отраслевой статье; её примеры не заменяют график конкретной линии.
Для производства ЖБИ отдельные вопросы о совпадении циклов камер и накоплении пара уже рассмотрены в статье о пропаривании ЖБИ. Требования конкретной камеры и график её работы проверяют отдельно; они не являются общим режимом для других производств.
Что отправить специалисту для предварительного обсуждения
- Список потребителей и документы на аппараты: требуемые давление, расход и режим работы.
- График производства: начало, продолжительность и частота пиков, интервалы между ними.
- Сведения о существующем источнике и сети, имеющиеся измерения, описание ограничений и данные о возврате конденсата.
- Задачу предприятия: сгладить кратковременный пик, обеспечить новую постоянную нагрузку или сохранить работу при отказе оборудования.
- Доступные ресурсы площадки и ограничения по размещению; отсутствующие сведения пометьте как требующие уточнения.
На странице парогенераторов RIEXPO серии Р представлены низконапорные модели. Применимость к конкретной сети и потребителям проверяется отдельно по их параметрам и паспорту поставки. Поставка накопителей и совместная работа устройств RIEXPO здесь не утверждаются.
Обсуждаете источник пара для производства? Передайте в RIEXPO исходные данные: перечень потребителей, доступные графики и измерения, сведения об источнике и задачу предприятия. Недостающие сведения обозначьте отдельно; заключение о применимости оборудования зависит от проекта и паспортов.
Частые вопросы
Можно ли выбрать решение только по максимальному расходу?
Нет. Нужны продолжительность и повторяемость пика, условия восстановления запаса и требования к параметрам у потребителя.
Заменит ли накопитель резервный котёл?
Это разные задачи; достаточность запаса и требуемую продолжительность работы при отказе источника проверяют расчётом. Нельзя обещать замену без данных объекта.
Если давление упало, обязательно ли покупать котёл?
Нет. Нужна проверка источника, распределения и одновременности потребления; по симптому одному причину не определить.
Источники
- Spirax Sarco: накопители пара.
- Стальтех: паронакопители.
- Bosch: паровой аккумулятор SAM.
- Spirax Sarco: Steam Pipe Sizing — справочная таблица для заданных условий; расчёт конкретной сети выполняет проектировщик.
